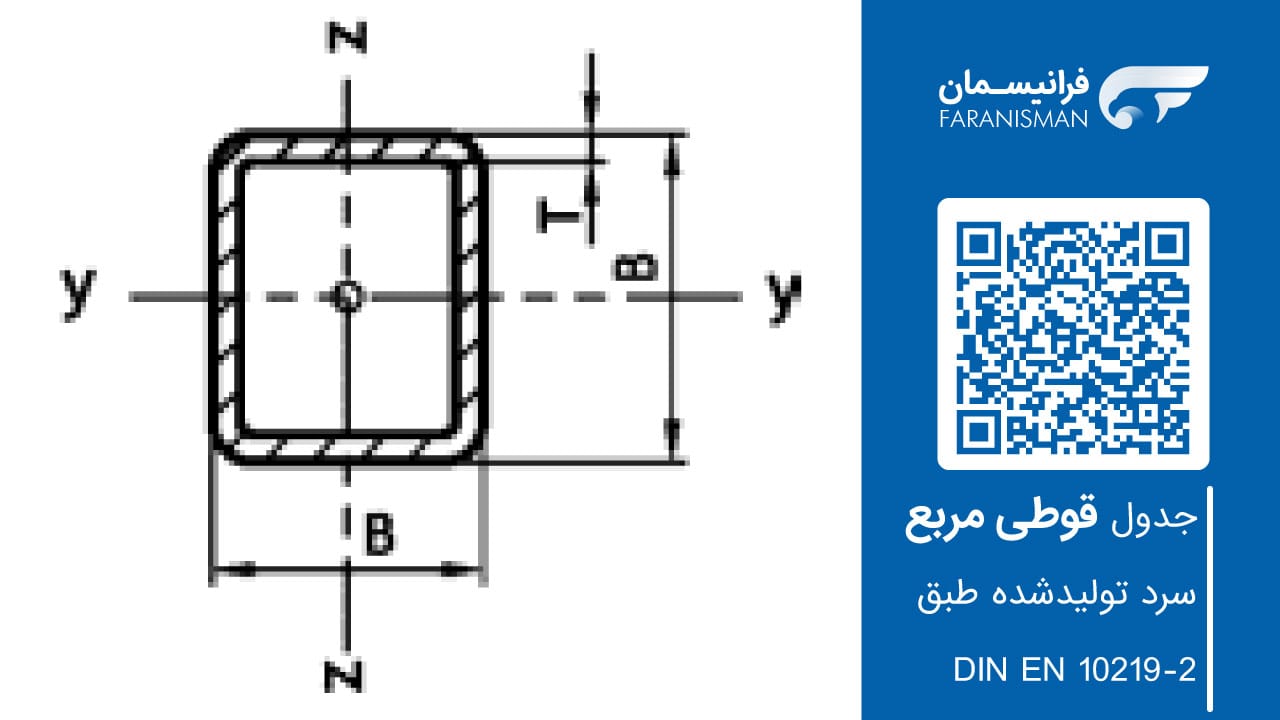

جدول قوطی مربع سرد تولید شده طبق DIN EN 10219-2

دسته‌های مقاله: جداول مقاطع آهنی و فولادی

انتشار و به روز رسانی: 23/فروردین/1404

زمان مطالعه: 4 دقیقه

B mm	T mm	A cm²	M kg/m	I cm⁴	W cm³	i cm
20	2	1.34	1.05	0.69	0.69	0.72
30	2	2.14	1.68	2.72	1.81	1.13
40	2	2.94	2.31	6.94	3.47	1.54
40	3	4.21	3.3	9.32	4.66	1.49
40	4	5.35	4.2	11.1	5.54	1.44
50	2	3.74	2.93	14.1	5.66	1.95
50	3	5.41	4.25	19.5	7.79	1.9
50	4	6.95	5.45	23.7	9.49	1.85
50	5	8.36	6.56	27	10.8	1.8
60	2	4.54	3.56	25.1	8.38	2.35
60	3	6.61	5.19	35.1	11.7	2.31
60	4	8.55	6.71	43.6	14.5	2.26
60	5	10.4	8.13	50.5	16.8	2.21
70	3	7.81	6.13	57.5	16.4	2.71
70	4	10.1	7.97	72.1	20.6	2.67
70	5	12.4	9.7	84.6	24.4	2.62
80	3	9.01	7.07	87.8	22	3.12
80	4	11.7	9.22	111	27.8	3.07
80	5	14.4	11.3	131	32.9	3.03
80	6.3	17.2	13.5	149	37.1	2.94
90	3	10.2	8.01	127	28.3	3.53
90	4	13.3	10.5	162	36	3.48
90	5	16.4	12.8	193	42.9	3.43
90	6.3	19.7	15.5	221	49.1	3.35
100	4	14.9	11.7	226	45.3	3.89
100	5	18.4	14.4	271	54.2	3.84
100	6.3	22.2	17.5	314	62.8	3.76
120	4	18.1	14.2	402	67	4.71
120	5	22.4	17.5	485	80.9	4.66
120	6.3	27.3	21.4	572	95.3	4.58
120	8	33.6	26.4	677	113	4.49
140	4	21.3	16.8	652	93.1	5.52
140	5	26.4	20.7	791	113	5.48
140	6.3	32.3	25.4	941	134	5.39
140	8	40	31.4	1127	161	5.3
140	10	48.6	38.1	1312	187	5.2
150	5	28.4	22.3	882	131	5.89
150	6.3	34.8	27.4	1174	156	5.8
150	8	43.2	33.9	1412	188	5.71
150	10	52.6	41.3	1653	220	5.61
160	4	24.5	19.3	987	123	6.34
160	5	30.4	23.8	1202	150	6.29
160	6.3	37.4	29.3	1442	180	6.21
160	8	46.4	36.5	1741	218	6.12
160	10	56.6	44.4	2048	256	6.02
180	6.3	42.4	33.3	2096	233	7.03
180	8	52.8	41.5	2546	283	6.94
180	10	64.6	50.7	3017	335	6.84
180	12.5	77	60.5	3466	378	6.65
200	6.3	47.4	37.2	2922	292	7.85
200	8	59.2	46.5	3566	357	7.76
200	10	72.6	57	4251	425	7.65
200	12.5	87	68.3	4859	486	7.47
220	8	65.6	51.5	4828	439	8.58
220	10	80.6	63.2	5782	526	8.47
220	12.5	97	76.2	6674	607	8.29
250	6.3	60	47.1	5873	470	9.89
250	8	75.2	59.1	7229	578	9.8
250	10	92.6	72.7	8707	697	9.7
250	12.5	112	88	10161	813	9.52
260	8	78.4	61.6	8178	629	10.2
260	10	96.6	75.8	9865	759	10.1
260	12.5	117	91.9	11548	888	9.93
300	6.3	73.6	57.8	10342	689	11.9
300	8	91.2	71.6	12801	853	11.8
300	10	113	88.4	15519	1035	11.7
300	12.5	137	108	18348	1223	11.6
350	8	107	84.2	20681	1182	13.9
350	10	133	104	25189	1439	13.8
350	12.5	162	127	30045	1717	13.6
400	10	153	120	38216	1911	15.8
400	12.5	187	147	45877	2294	15.7

برچسب‌های مقاله: جدول اشتال | جدول اشتال قوطی | جدول قوطی

فایل‌های دانلود:

دانلود PDF جدول قوطی مربع سرد تولید شده طبق DIN EN 10219-2

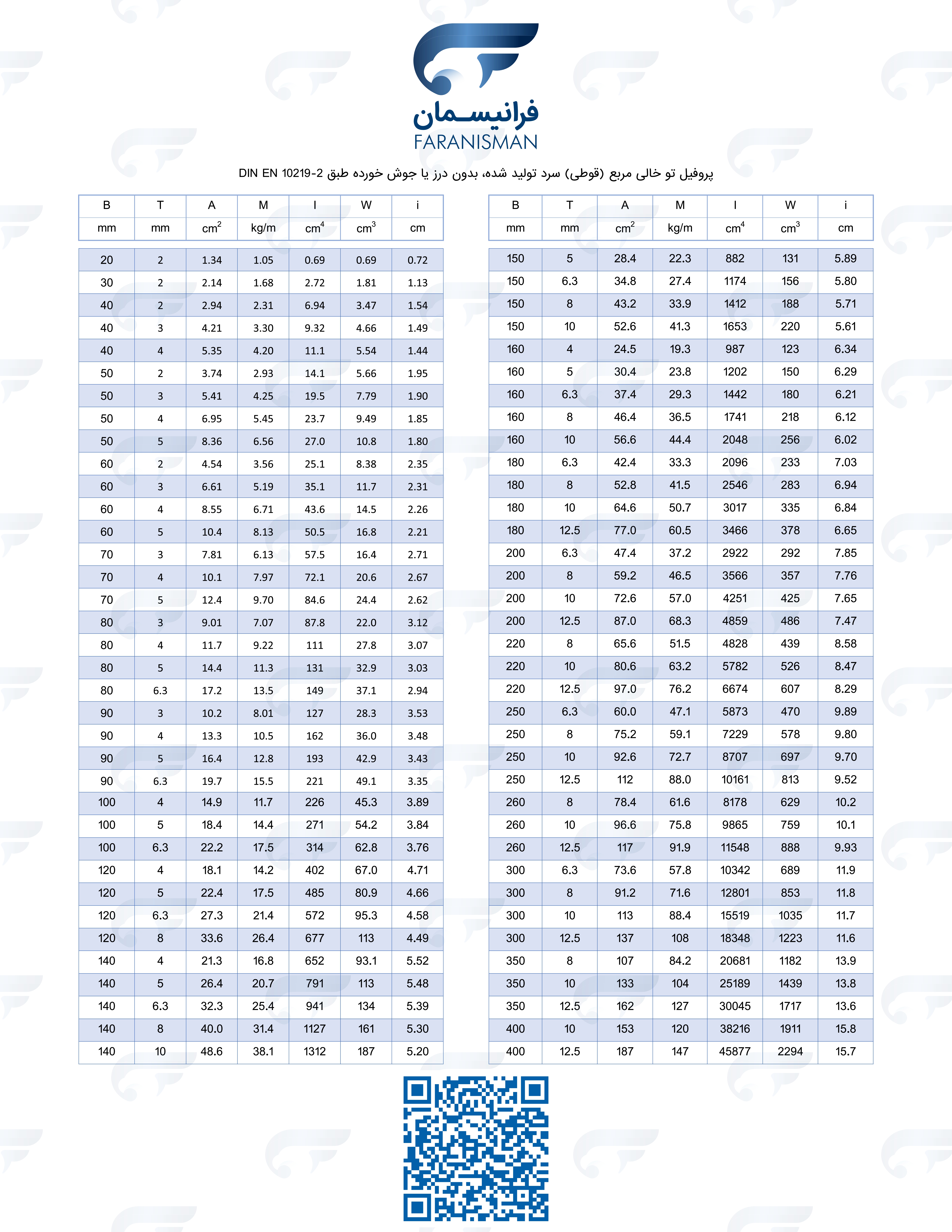

دانلود JPG جدول قوطی مربع سرد تولید شده طبق DIN EN 10219-2
