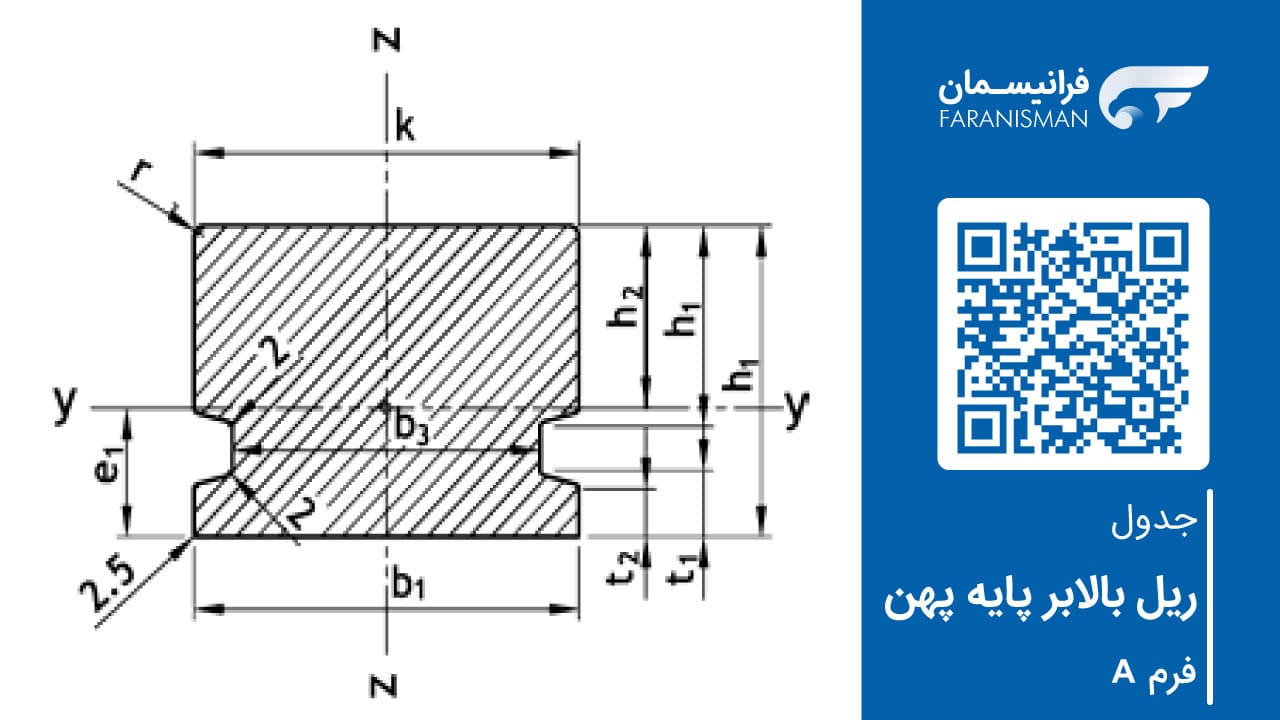

جدول ریل بالابر پایه پهن فرم A

انتشار و به روز رسانی: 23/فروردین/1404

زمان مطالعه: 4 دقیقه

A	Kmm	b₁mm	b₂mm	b₃mm	f₁mm	f₂mm	f₃mm	h₁mm	h₂mm	h₃mm	r₁mm	A cm²	G kg/m	e₁ cm	I_xcm⁴	I_ycm⁴	I_zcm⁴	S̄_xcm³	S̄_zcm³
45	45	125	54	24	14.5	11	8	55±1	24	20	4	28.2	22.1	3.33	39	90	170	22.88	26.12
55	55	150	66	31	17.5	12.5	9	65±1	28.5	25	5	40.5	31.8	3.9	88	178	337	38.45	48.64
65	65	175	78	38	20	14	10	75±1	34	30	6	54.9	43.1	4.47	173	319	606	60.18	69.22
75	75	200	90	45	22	15.4	11	85±1	39.5	35	8	71.6	56.2	5.04	311	531	1011	88.41	102.09
100	100	200	100	60	23	16.5	12	95±1.5	45.5	40	10	94.7	74.3	5.29	666	856	1345	128.78	141.58
120	120	220	120	72	30	20	14	105±1.5	55.5	47.5	10	127.4	100	5.79	1302	1361	2350	187.23	222.35
150	150	220	-	80	31.5	-	14	150±1.5	64.5	50	10	191.4	150.3	7.73	2928	4373	3605	412	342.6

فایل‌های دانلود:

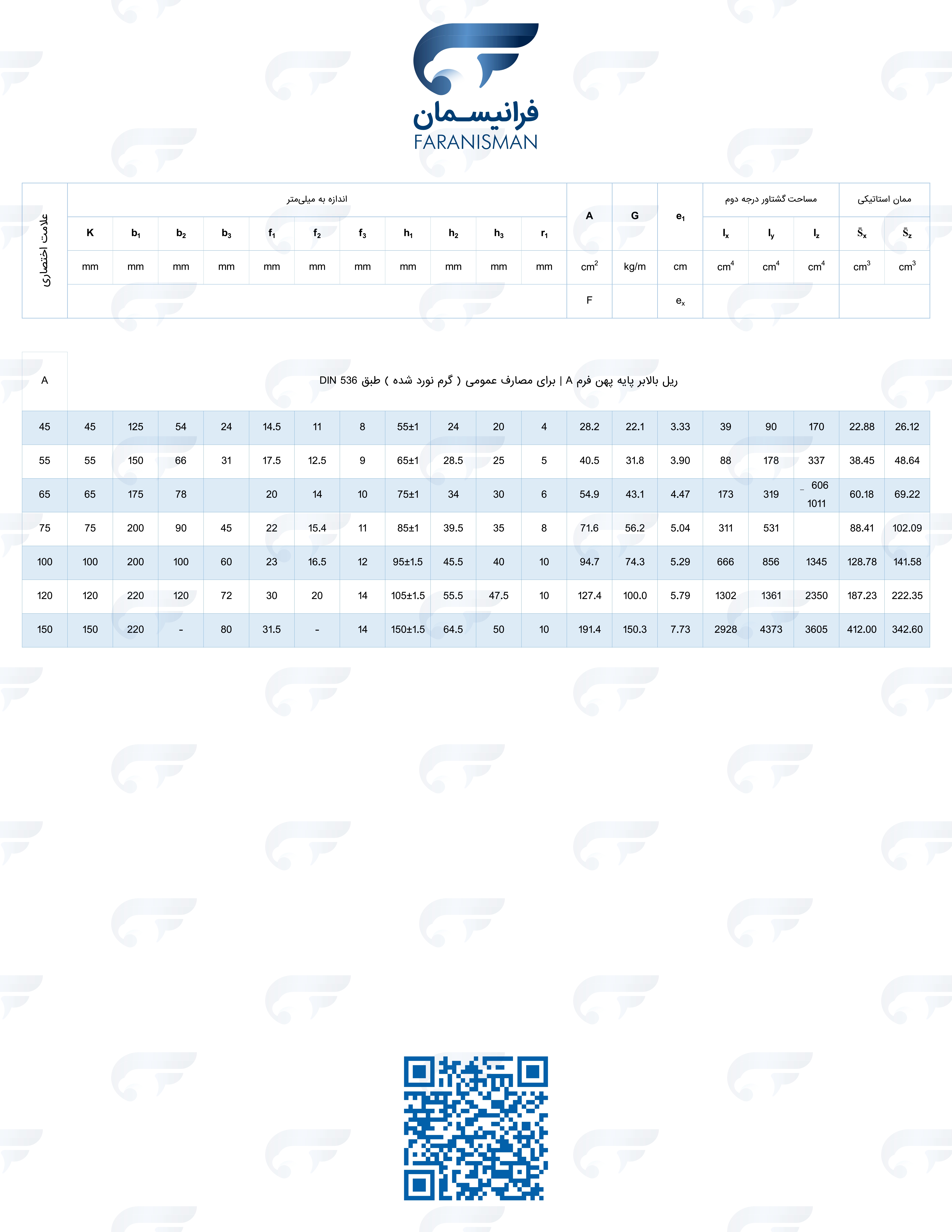

فرانیسمان جدول ریل بالابر پایه پهن فرم A

A	Kmm	b₁mm	b₂mm	b₃mm	f₁mm	f₂mm	f₃mm	h₁mm	h₂mm	h₃mm	r₁mm	A cm²	G kg/m	e₁ cm	I_xcm⁴	I_ycm⁴	I_zcm⁴	S̄_xcm³	S̄_zcm³
45	45	125	54	24	14.5	11	8	55±1	24	20	4	28.2	22.1	3.33	39	90	170	22.88	26.12
55	55	150	66	31	17.5	12.5	9	65±1	28.5	25	5	40.5	31.8	3.9	88	178	337	38.45	48.64
65	65	175	78	38	20	14	10	75±1	34	30	6	54.9	43.1	4.47	173	319	606	60.18	69.22
75	75	200	90	45	22	15.4	11	85±1	39.5	35	8	71.6	56.2	5.04	311	531	1011	88.41	102.09
100	100	200	100	60	23	16.5	12	95±1.5	45.5	40	10	94.7	74.3	5.29	666	856	1345	128.78	141.58
120	120	220	120	72	30	20	14	105±1.5	55.5	47.5	10	127.4	100	5.79	1302	1361	2350	187.23	222.35
150	150	220	-	80	31.5	-	14	150±1.5	64.5	50	10	191.4	150.3	7.73	2928	4373	3605	412	342.6
