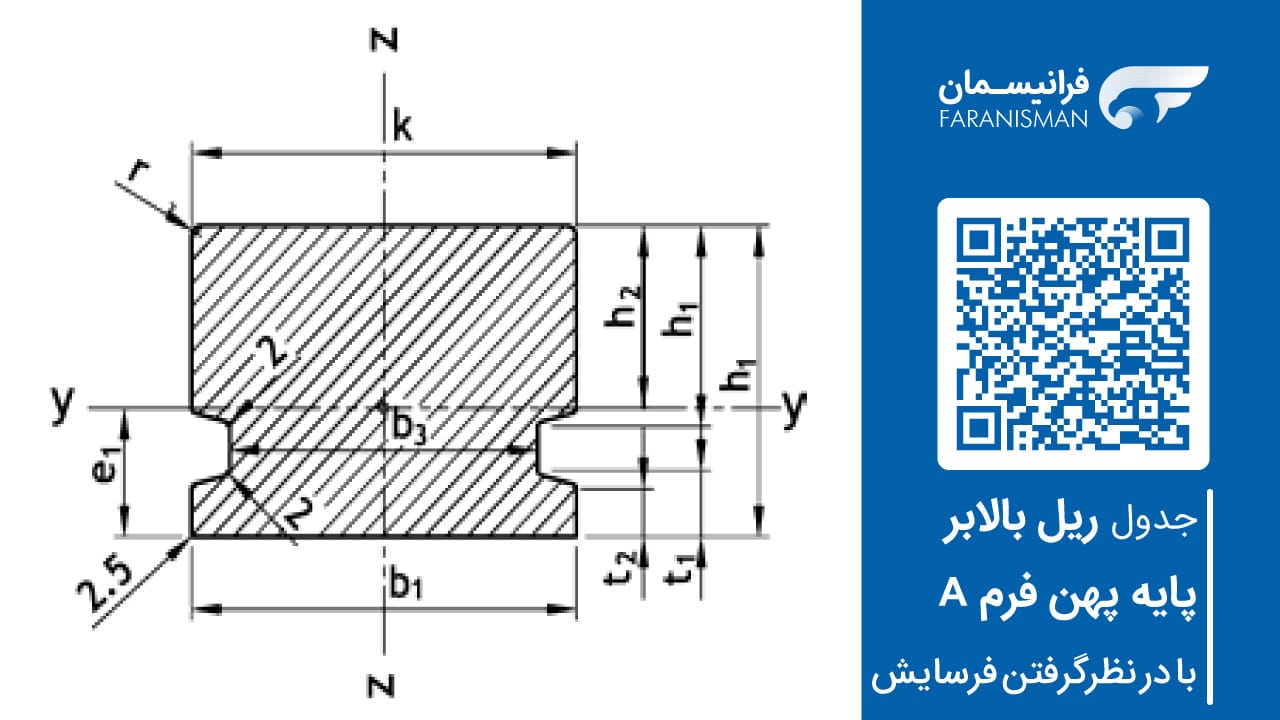

جدول ریل بالابر پایه پهن فرم A با در نظر گرفتن فرسایش سر ریل
| A | K mm | b1 mm | b2 mm | b3 mm | f1 mm | f2 mm | f3 mm | h1 mm | h2 mm | h3 mm | r1 mm | A cm2 | G kg/m | e1 cm | Iy cm4 | Wy cm3 | Iz cm4 | Wz cm3 | IT cm4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 45 | 45 | 125 | 54 | 24 | 14.5 | 11 | 8 | 50±1 | 19 | 15 | 4 | 26.1 | 20.5 | 3.07 | 68.1 | 22.1 | 165 | 26.4 | 49.8 |
| 55 | 55 | 150 | 66 | 31 | 17.5 | 12.5 | 9 | 59±1 | 22.5 | 19 | 5 | 37.4 | 29.4 | 3.6 | 136 | 37.8 | 328 | 43.7 | 105 |
| 65 | 65 | 175 | 78 | 38 | 20 | 14 | 10 | 68±1 | 27 | 23 | 6 | 50.9 | 40 | 4.11 | 244 | 59.4 | 593 | 67.8 | 200 |
| 75 | 75 | 200 | 90 | 45 | 22 | 15.4 | 11 | 77±1 | 31.5 | 27 | 8 | 66.1 | 51.9 | 4.62 | 406 | 88 | 985 | 98.5 | 343 |
| 100 | 100 | 200 | 100 | 60 | 23 | 16.5 | 12 | 85±1.5 | 35.5 | 30 | 10 | 85.6 | 76.2 | 4.76 | 642 | 135 | 1270 | 127 | 702 |
| 120 | 120 | 220 | 120 | 72 | 30 | 20 | 14 | 93±1.5 | 43.5 | 35.5 | 10 | 115 | 90.3 | 5.15 | 992 | 193 | 2190 | 199 | 1374 |
