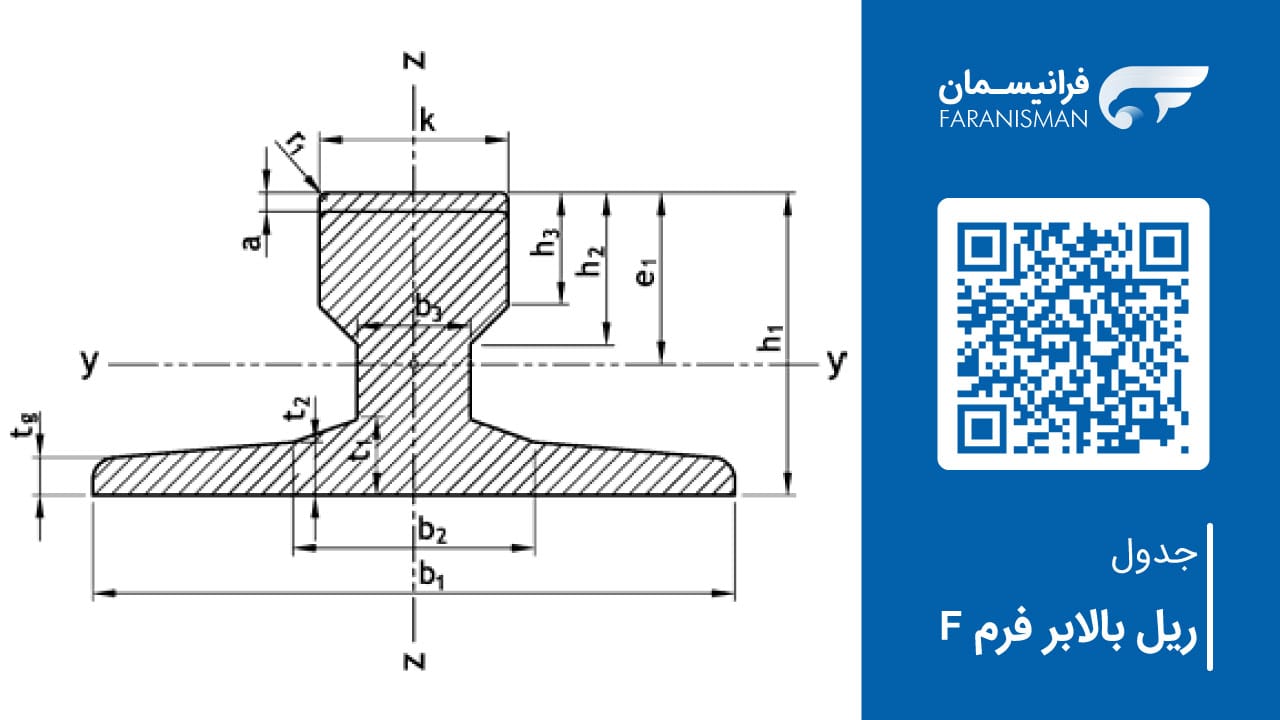

جدول ریل بالابر فرم F
دستههای مقاله: جداول مقاطع آهنی و فولادی
انتشار و به روز رسانی: 23/فروردین/1404
زمان مطالعه: 4 دقیقه
| A | K mm | b1 mm | b2 mm | b3 mm | f1 mm | f2 mm | f3 mm | h1 mm | h2 mm | h3 mm | r1 mm | A cm2 | G kg/m | e1 cm | Iy cm4 | Wy cm3 | Iz cm4 | Wz cm3 | IT cm4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 100 | 100 | - | 70 | 18 | - | 17 | 80 | 42 | 41 | 5 | 73.2 | 57.5 | 4.09 | 414 | 101 | 541 | 108 | 733 |
| 120 | 120 | 120 | - | 90 | 18 | - | 17 | 80 | 42 | 41 | 5 | 89.2 | 70.1 | 4.07 | 499 | 123 | 962 | 160 | 1057 |
