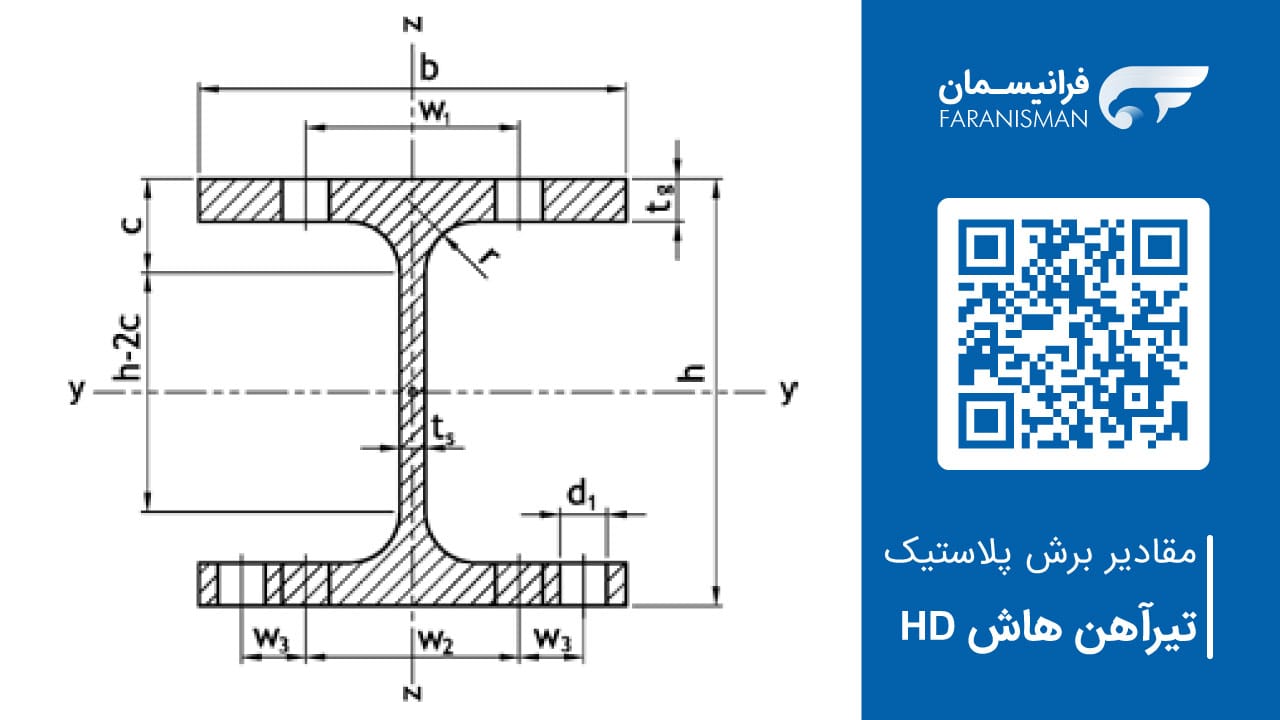

مقادیر برش پلاستیک تیر آهن هاش HD
دستههای مقاله: جداول مقاطع آهنی و فولادی
انتشار و به روز رسانی: 19/فروردین/1404
زمان مطالعه: 4 دقیقه
| HD | Mpl,y kNm | Npl kN | Vpl,z kN | Wpl,y cm3 | Wpl,z cm3 | Sy cm3 | IT cm4 | Iω cm6 | iz,g cm | |
|---|---|---|---|---|---|---|---|---|---|---|
| 260×54.1 | 171 | 1655 | 211 | 714.5 | 327.7 | 357 | 30.31 | 382600 | 6.8 | |
| 260×68.2 | 221 | 2084 | 247 | 919.8 | 430.2 | 460 | 52.37 | 516400 | 6.91 | |
| 260×93 | 308 | 2843 | 336 | 1283 | 602.2 | 641 | 123.8 | 753700 | 6.99 | |
| 260×114 | 384 | 3498 | 427 | 1600 | 752.5 | 800 | 222.4 | 979000 | 7.08 | |
| 260×142 | 484 | 4326 | 540 | 2015 | 950.5 | 1008 | 406.8 | 1300000 | 7.19 | |
| 260×172 | 606 | 5271 | 642 | 2524 | 1192 | 1262 | 719 | 1728000 | 7.31 | |
| 260×225 | 730 | 6162 | 795 | 3396 | 1583 | 1698 | 1545 | 2483000 | 7.41 | |
| 260×299 | 1016 | 8181 | 1078 | 4727 | 2190 | 2363 | 3437 | 3860000 | 7.63 | |
| 320×74.2 | 287 | 2270 | 321 | 1196 | 505.7 | 598 | 55.87 | 1041000 | 7.81 | |
| 320×97.6 | 391 | 2985 | 367 | 1628 | 709.7 | 814 | 108 | 1512000 | 7.99 | |
| 320×127 | 516 | 3872 | 477 | 2149 | 939.1 | 1075 | 225.1 | 2069000 | 8.06 | |
| 320×158 | 652 | 4830 | 612 | 2718 | 1194 | 1359 | 420.5 | 2741000 | 8.18 | |
| 320×198 | 835 | 6056 | 776 | 3479 | 1530 | 1740 | 805.3 | 3695000 | 8.3 | |
| 320×245 | 1064 | 7489 | 928 | 4435 | 1951 | 2218 | 1501 | 5004000 | 8.44 | |
| 320×300 | 1187 | 8215 | 1096 | 5522 | 2414 | 2761 | 2650 | 6558000 | 8.54 | |
| 320×368 | 1497 | 10070 | 1381 | 6961 | 3041 | 3480 | 4694 | 8909000 | 8.72 | |
| 360×134 | 615 | 4095 | 525 | 2562 | 1237 | 1281 | 168.8 | 4305000 | 10.1 | |
| 360×147 | 681 | 4509 | 580 | 2838 | 1369 | 1419 | 223.7 | 4836000 | 10.1 | |
| 360×162 | 753 | 4951 | 631 | 3139 | 1516 | 1570 | 295.5 | 5432000 | 10.1 | |
| 360×179 | 836 | 5478 | 715 | 3482 | 1683 | 1741 | 393.8 | 6119000 | 10.2 | |
| 360×196 | 921 | 6008 | 786 | 3837 | 1856 | 1919 | 517.1 | 6829000 | 10.2 | |
| 400×187 | 874 | 5703 | 715 | 3642 | 1855 | 1821 | 414.6 | 7074000 | 10.7 | |
| 400×216 | 1023 | 6612 | 833 | 4262 | 2176 | 2131 | 637.3 | 8515000 | 10.8 | |
| 400×237 | 1125 | 7222 | 916 | 4686 | 2387 | 2343 | 825.5 | 9489000 | 10.8 | |
| 400×262 | 1262 | 8030 | 1034 | 5260 | 2676 | 2630 | 1116 | 10940000 | 10.9 | |
| 400×287 | 1395 | 8791 | 1116 | 5813 | 2957 | 2906 | 1464 | 12300000 | 11 | |
| 400×314 | 1530 | 9580 | 1240 | 6374 | 3236 | 3187 | 1870 | 13740000 | 11 | |
| 400×347 | 1535 | 9502 | 1321 | 7139 | 3629 | 3569 | 2510 | 15850000 | 11.1 | |
| 400×382 | 1712 | 10472 | 1361 | 7965 | 4031 | 3982 | 3326 | 18130000 | 11.2 | |
| 400×421 | 1909 | 11548 | 1516 | 8880 | 4489 | 4440 | 4398 | 20800000 | 11.3 | |
| 400×463 | 2124 | 12675 | 1678 | 9878 | 4978 | 4939 | 5735 | 23850000 | 11.3 | |
| 400×509 | 2372 | 13952 | 1860 | 11030 | 5552 | 5516 | 7513 | 27630000 | 11.5 | |
| 400×551 | 2591 | 15080 | 2020 | 12050 | 6051 | 6025 | 9410 | 30870000 | 11.5 | |
| 400×592 | 2825 | 16230 | 2194 | 13140 | 6574 | 6569 | 11560 | 34670000 | 11.6 | |
| 400×634 | 3058 | 17371 | 2345 | 14220 | 7117 | 7111 | 14020 | 38570000 | 11.7 | |
| 400×677 | 3299 | 18563 | 2552 | 15350 | 7680 | 7673 | 16790 | 42920000 | 11.8 | |
| 400×744 | 3691 | 20383 | 2823 | 17170 | 8549 | 8583 | 21840 | 49980000 | 11.9 | |
| 400×818 | 4140 | 22431 | 3132 | 19260 | 9561 | 9628 | 28510 | 58650000 | 12.1 | |
| 400×900 | 4216 | 22409 | 3153 | 21620 | 10710 | 10809 | 37350 | 68890000 | 12.2 | |
| 400×990 | 4735 | 24617 | 3521 | 24280 | 11960 | 12141 | 48210 | 81530000 | 12.4 | |
| 400×1086 | 5306 | 27022 | 3899 | 27210 | 13380 | 13606 | 62290 | 96080000 | 12.6 |

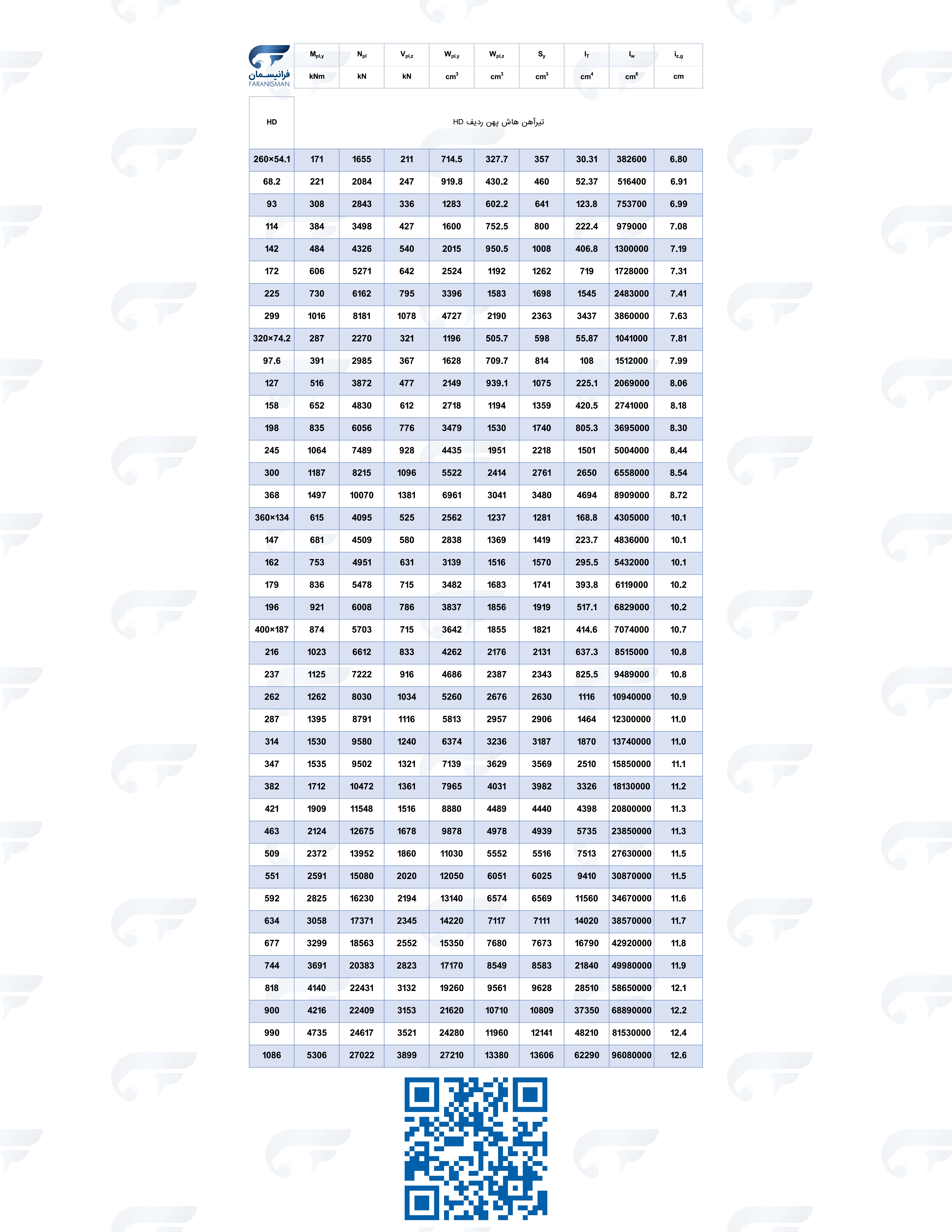

مشاهده تمام صفحه " مقادیر برش پلاستیک تیر آهن هاش HD "
