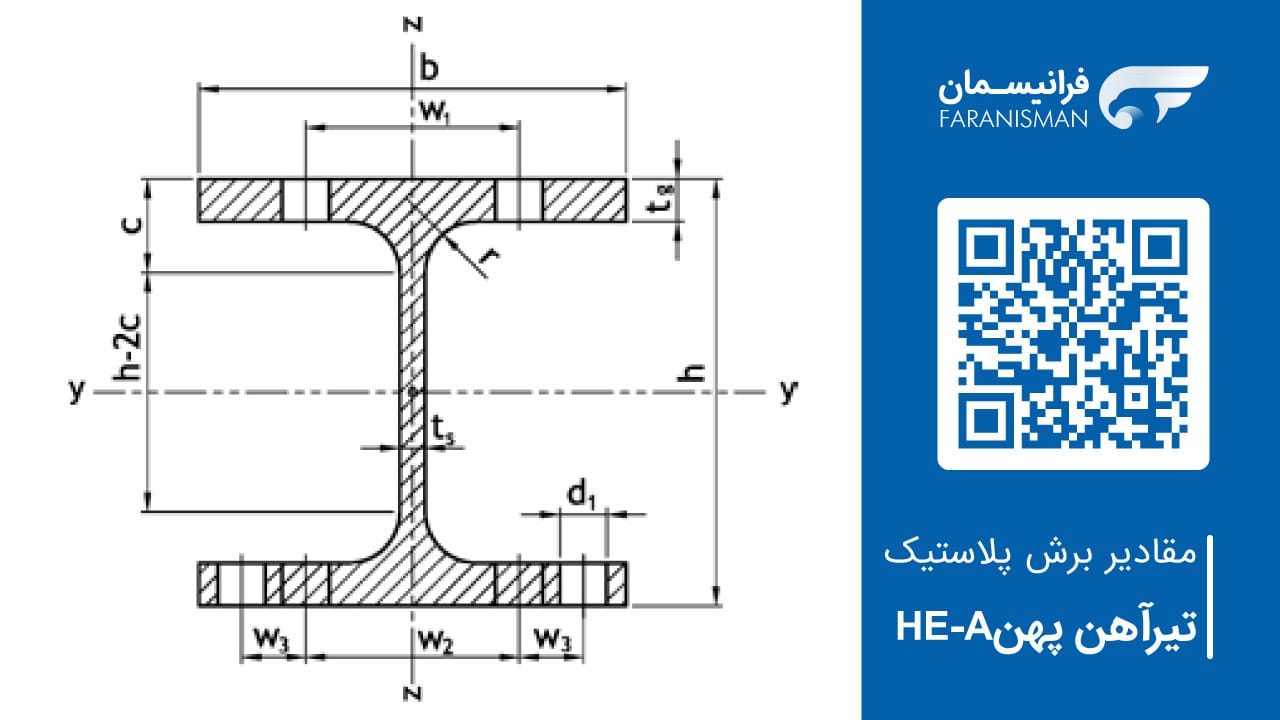

مقادیر برش پلاستیک تیر آهن HE-A

انتشار و به روز رسانی: 19/فروردین/1404

زمان مطالعه: 4 دقیقه

HE-A IPB1	M_pl,ykNm	N_plkN	V_pl,zkN	W_pl,ycm³	W_pl,zcm³	S_ycm³	I_Tcm⁴	I_ωcm⁶	i_z,gcm
100	19.9	510	61	83	41.1	41.5	5.26	2581	2.65
120	28.7	608	73.4	119	58.9	59.7	6.02	6472	3.21
140	41.6	754	94.9	173	84.8	86.7	8.16	15060	3.75
160	58.8	931	119	245	118	123	12.3	31410	4.26
180	78	1086	134	325	157	162	14.9	60210	4.82
200	103	1292	162	429	204	215	21.1	108000	5.32
220	136	1544	193	568	271	284	28.6	193300	5.88
240	179	1844	227	745	352	372	41.7	328500	6.4
260	221	2084	247	920	430	460	52.6	516400	6.91
280	267	2334	285	1112	518	556	62.4	785400	7.46
300	332	2701	325	1383	641	692	85.6	1200000	7.97
320	391	2985	367	1628	710	814	108	1512000	7.99
340	444	3203	413	1850	756	925	128	1824000	7.99
360	501	3426	461	2088	802	1044	149	2177000	7.98
400	615	3815	565	2562	873	1281	190	2942000	7.94
450	772	4273	668	3216	966	1608	245	4146000	7.93
500	948	4741	777	3949	1059	1974	310	5643000	7.91
550	1109	5082	894	4622	1107	2311	353	7189000	7.86
600	1284	5435	1018	5350	1156	2675	399	8978000	7.82
650	1473	5799	1149	6136	1205	3068	450	11027000	7.77
700	1688	6251	1332	7032	1257	3516	515	13352000	7.7
800	2088	6860	1584	8699	1312	4350	599	18290000	7.58
900	2595	7693	1907	10811	1414	5406	739	24962000	7.49
1000	3078	8324	2193	12824	1470	6412	825	32074000	7.41

فایل‌های دانلود:
