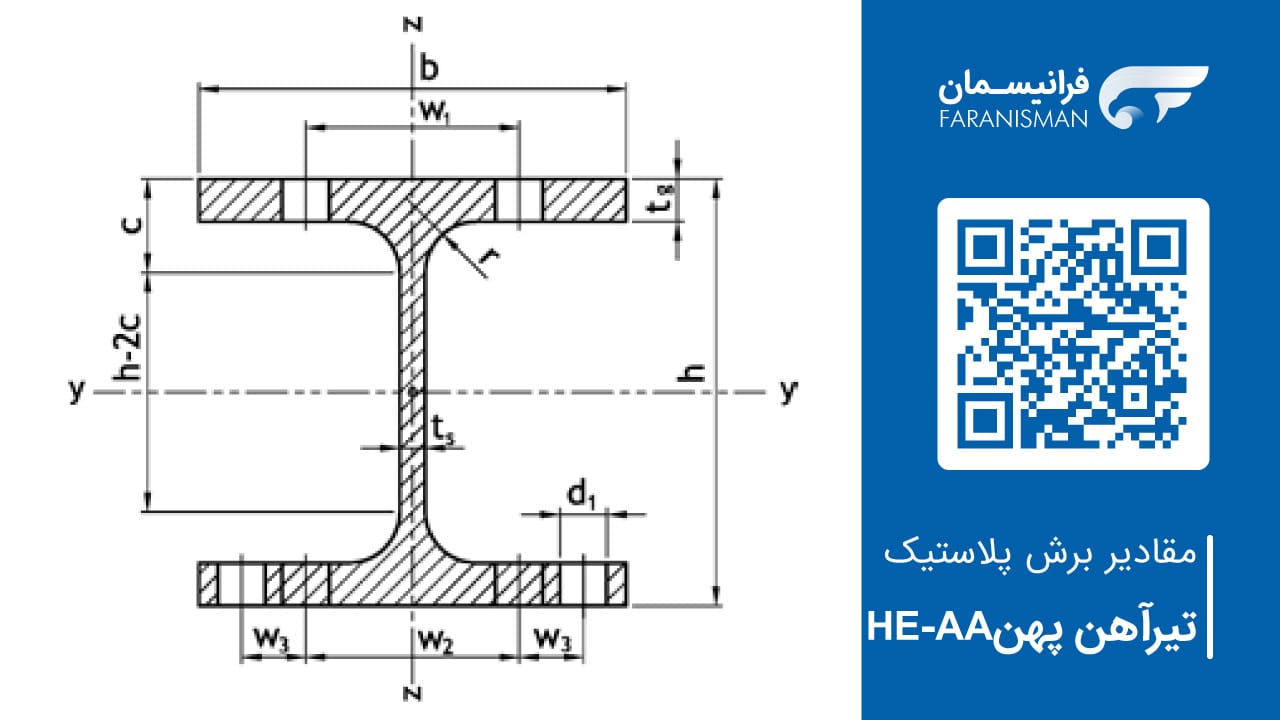

مقادیر برش پلاستیک تیر آهن HE-AA

انتشار و به روز رسانی: 19/فروردین/1404

زمان مطالعه: 4 دقیقه

HE-AA IPB11	M_pl,ykNm	N_plkN	V_pl,zkN	W_pl,ycm³	W_pl,zcm³	S_ycm³	I_Tcm⁴	I_ωcm⁶	i_z,gcm
100	14	374	49.8	58.4	28.4	29.2	2.51	1680	2.6
120	20.2	445	60.2	84.1	40.6	42.1	2.78	4240	3.14
140	29.7	552	72.2	124	59.9	61.9	3.54	10200	3.71
160	45.7	729	87.9	190	91.4	95.2	6.33	23800	4.23
180	62	877	111	258	124	129	8.33	46400	4.78
200	83.3	1059	136	347	163	174	12.7	84500	5.27
220	107	1235	163	445	209	223	15.9	146000	5.82
240	137	1449	194	571	264	285	23	240000	6.3
260	171	1655	211	714	328	357	30.3	383000	6.75
280	210	1872	246	873	399	437	36.2	590000	7.35
300	256	2134	283	1065	482	533	49.3	877000	7.84
320	287	2270	321	1196	500	598	55.9	1041000	7.81
340	322	2412	363	1341	529	671	63.1	1231000	7.8
360	359	2559	408	1495	553	748	71	1444000	7.77
400	438	2825	480	1824	600	912	84.7	1948000	7.75
450	524	3049	570	2183	624	1092	95.6	2572000	7.68
500	618	3285	666	2576	649	1288	108	3304000	7.61
550	751	3668	808	3128	699	1564	134	4338000	7.54
600	870	3937	924	3623	724	1812	150	5381000	7.47
650	998	4218	1046	4160	751	2080	168	6567000	7.4
700	1162	4583	1176	4840	800	2420	195	8155000	7.37
800	1494	5244	1459	6225	857	3112	257	11450000	7.2
900	1920	6054	1767	7999	958	3999	335	16260000	7.13
1000	2346	6773	2104	9777	1016	4888	403	21280000	7.01

فایل‌های دانلود:
