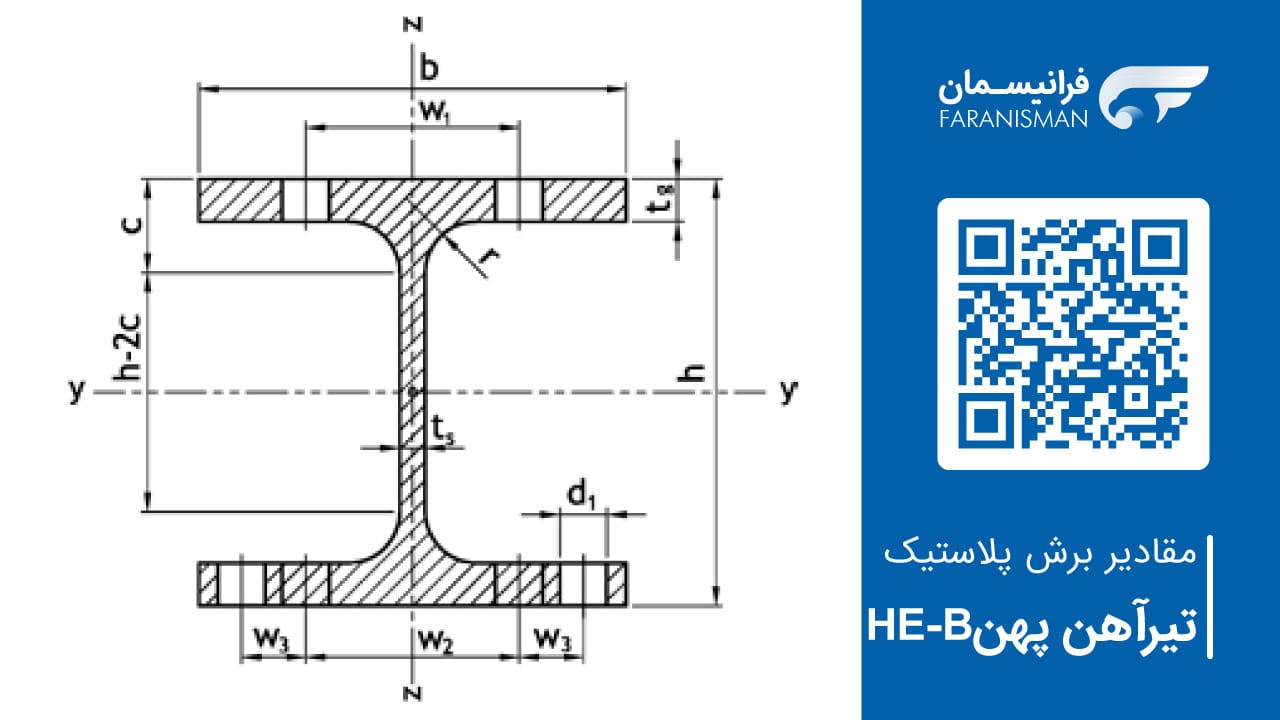

مقادیر برش پلاستیک تیر آهن هاش HE-B

انتشار و به روز رسانی: 8/شهریور/1404

زمان مطالعه: 4 دقیقه

HE-B	M_pl,ykNm	N_plkN	V_pl,zkN	W_pl,ycm³	W_pl,zcm³	W_ycm³	I_Tcm⁴	I_wcm⁶	i_z,gcm
100	25	625	74.8	104	51.4	52.1	9.29	3375	2.63
120	39.7	816	98.2	165	81	82.6	13.9	9410	3.24
140	58.9	1031	124	245	120	123	20.1	22480	3.8
160	85	1302	163	354	170	177	31.4	47940	4.31
180	116	1566	196	481	231	241	42.3	93750	4.87
200	154	1874	231	643	306	321	59.5	171100	5.33
220	198	2185	269	827	394	414	76.8	295400	5.95
240	253	2544	309	1053	498	527	103	486900	6.47
260	308	2843	336	1283	602	641	124	753700	6.99
280	368	3153	381	1534	718	767	144	1130000	7.54
300	448	3578	428	1869	870	934	186	1688000	8.06
320	516	3872	477	2149	939	1075	226	2069000	8.06
340	578	4102	530	2408	986	1204	258	2454000	8.05
360	644	4335	585	2683	1032	1341	293	2883000	8.03
400	776	4747	703	3232	1104	1616	357	3817000	7.99
450	956	5231	823	3982	1198	1991	442	5258000	7.97
500	1155	5727	948	4815	1292	2407	540	7018000	7.94
550	1342	6097	1083	5591	1341	2795	602	8856000	7.89
600	1542	6479	1224	6425	1391	3213	669	10965000	7.84
650	1757	6872	1372	7320	1441	3660	741	13363000	7.8
700	1999	7353	1574	8327	1495	4164	833	16064000	7.73
800	2454	8020	1860	10229	1553	5114	949	21840000	7.61
900	3020	8911	2217	12584	1658	6292	1140	29461000	7.52
1000	3565	9601	2538	14855	1716	7428	1260	37637000	7.43

فایل‌های دانلود:
