جدول تیر آهن هاش پهن HE-M
دستههای مقاله: جداول مقاطع آهنی و فولادی
انتشار و به روز رسانی: 16/فروردین/1404
زمان مطالعه: 4 دقیقه

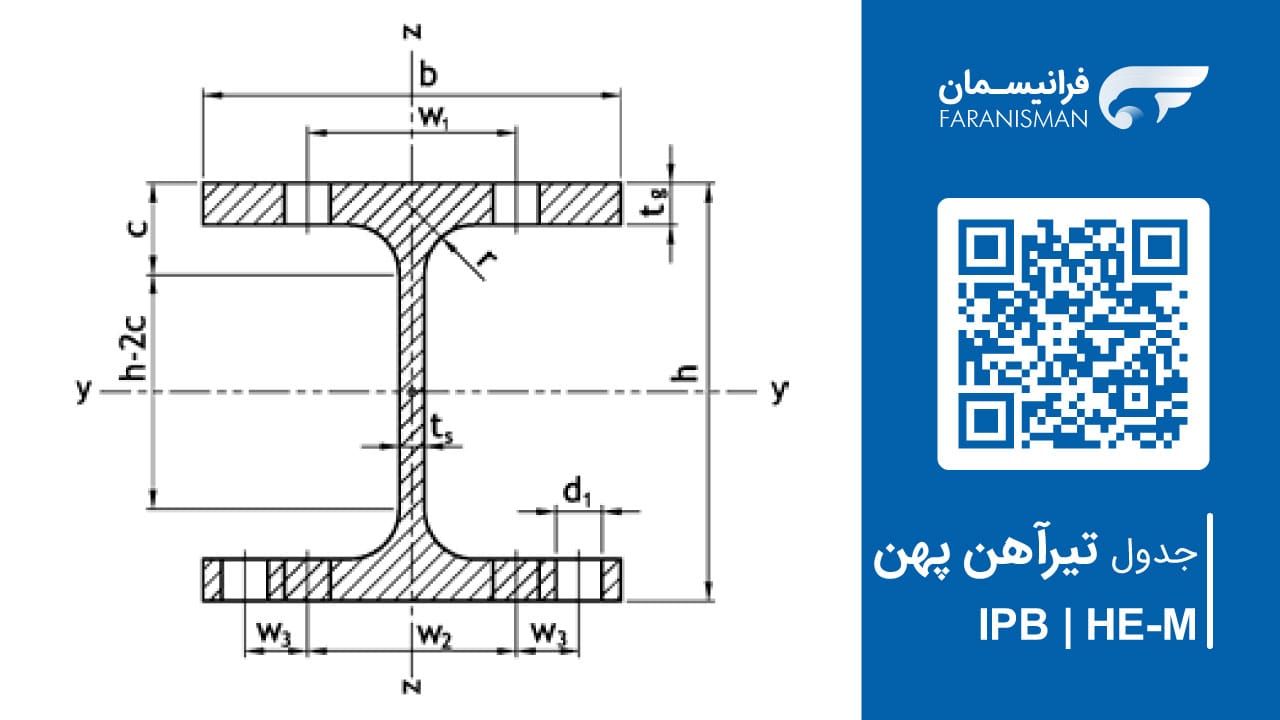

| HE-M IPBv | h | b | ts s | tg s2 | r | h-2c | Asteg cm2 | A cm2 | G kg/m | Iy cm4 | Wy cm3 | iy cm | Iz cm4 | wz cm3 | iz cm | Sy cm | d1 mm | w1w2 mm | W3 mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 120 | 106 | 12 | 20 | 12 | 56 | 12 | 53.2 | 41.8 | 1140 | 190 | 4.63 | 399 | 75.3 | 2.74 | 9.69 | 13 | 60 | - |
| 120 | 140 | 126 | 12.5 | 21 | 12 | 74 | 14.9 | 66.4 | 52.1 | 2020 | 288 | 5.51 | 703 | 112 | 3.25 | 11.5 | 17 | 68 | - |
| 140 | 160 | 146 | 13 | 22 | 12 | 92 | 17.9 | 80.6 | 63.2 | 3290 | 411 | 6.39 | 1140 | 157 | 3.77 | 13.3 | 21 | 76 | - |
| 160 | 180 | 166 | 14 | 23 | 15 | 104 | 22 | 97.1 | 76.2 | 5100 | 566 | 7.25 | 1760 | 212 | 4.26 | 15.1 | 23 | 86 | - |
| 180 | 200 | 186 | 14.5 | 24 | 15 | 122 | 25.5 | 113 | 88.9 | 7480 | 748 | 8.13 | 2580 | 277 | 4.77 | 16.9 | 25 | 100 | - |
| 200 | 220 | 206 | 15 | 25 | 18 | 134 | 29.2 | 131 | 103 | 10640 | 967 | 9 | 3650 | 354 | 5.27 | 18.7 | 25 | 110 | - |
| 220 | 240 | 226 | 15.5 | 26 | 18 | 152 | 33.2 | 149 | 117 | 14600 | 1220 | 9.89 | 5010 | 444 | 5.79 | 20.6 | 25 | 120 | - |
| 240 | 270 | 248 | 18 | 32 | 21 | 164 | 42.8 | 200 | 157 | 24290 | 1800 | 11 | 8150 | 657 | 6.39 | 22.9 | 25/23 | 100 | 35 |
| 260 | 290 | 268 | 18 | 32.5 | 24 | 177 | 46.3 | 220 | 172 | 31310 | 2160 | 11.9 | 10450 | 780 | 6.9 | 24.8 | 25 | 110 | 40 |
| 280 | 310 | 288 | 18.5 | 33 | 24 | 196 | 51.2 | 240 | 189 | 39550 | 2550 | 12.8 | 13160 | 914 | 7.4 | 26.7 | 25 | 116 | 45 |
| 300 | 340 | 310 | 21 | 39 | 27 | 208 | 63.2 | 303 | 238 | 59200 | 3480 | 14 | 19400 | 1250 | 8 | 29 | 25 | 120 | 50 |
| 320/305 | 320 | 305 | 16 | 29 | 27 | 208 | 46.6 | 225 | 177 | 40950 | 2560 | 13.5 | 13740 | 901 | 7.81 | 28 | 28 | 120 | 50 |
| 320 | 359 | 309 | 21 | 40 | 27 | 225 | 67 | 312 | 245 | 68130 | 3800 | 14.8 | 19710 | 1280 | 7.95 | 30.7 | 28 | 126 | 47 |
| 340 | 377 | 309 | 21 | 40 | 27 | 243 | 70.8 | 316 | 248 | 76370 | 4050 | 15.6 | 19710 | 1280 | 7.9 | 32.4 | 28 | 126 | 47 |
| 360 | 395 | 308 | 21 | 40 | 27 | 261 | 74.6 | 319 | 250 | 84870 | 4300 | 16.3 | 19520 | 1270 | 7.83 | 34 | 28 | 126 | 47 |
| 400 | 432 | 307 | 21 | 40 | 27 | 298 | 82.3 | 326 | 256 | 104100 | 4820 | 17.9 | 19340 | 1260 | 7.7 | 37.4 | 28 | 126 | 47 |
| 450 | 478 | 307 | 21 | 40 | 27 | 344 | 92 | 335 | 263 | 131500 | 5500 | 19.8 | 19340 | 1260 | 7.59 | 41.5 | 28 | 126 | 47 |
| 500 | 524 | 306 | 21 | 40 | 27 | 390 | 102 | 344 | 270 | 161900 | 6180 | 21.7 | 19150 | 1250 | 7.46 | 45.7 | 28 | 130 | 45 |
| 550 | 572 | 306 | 21 | 40 | 27 | 438 | 112 | 354 | 278 | 198000 | 6920 | 23.6 | 19160 | 1250 | 7.35 | 49.9 | 28 | 130 | 45 |
| 600 | 620 | 305 | 21 | 40 | 27 | 486 | 122 | 364 | 285 | 237400 | 7660 | 25.6 | 18980 | 1240 | 7.22 | 54.1 | 28 | 130 | 45 |
| 650 | 668 | 305 | 21 | 40 | 27 | 534 | 132 | 374 | 293 | 281700 | 8430 | 27.5 | 18980 | 1240 | 7.13 | 58.3 | 28 | 130 | 45 |
| 700 | 716 | 304 | 21 | 40 | 27 | 582 | 142 | 383 | 301 | 329300 | 9200 | 29.3 | 18800 | 1240 | 7.01 | 62.5 | 28 | 130 | 42 |
| 800 | 814 | 303 | 21 | 40 | 30 | 674 | 163 | 404 | 317 | 442600 | 10870 | 33.1 | 18630 | 1230 | 6.79 | 70.9 | 28 | 132 | 42 |
| 900 | 910 | 302 | 21 | 40 | 30 | 770 | 183 | 424 | 333 | 570400 | 12540 | 36.7 | 18450 | 1220 | 6.6 | 79 | 28 | 132 | 42 |
| 1000 | 1008 | 302 | 21 | 40 | 30 | 868 | 203 | 444 | 349 | 722300 | 14330 | 40.3 | 18460 | 1220 | 6.45 | 87.2 | 28 | 132 | 42 |

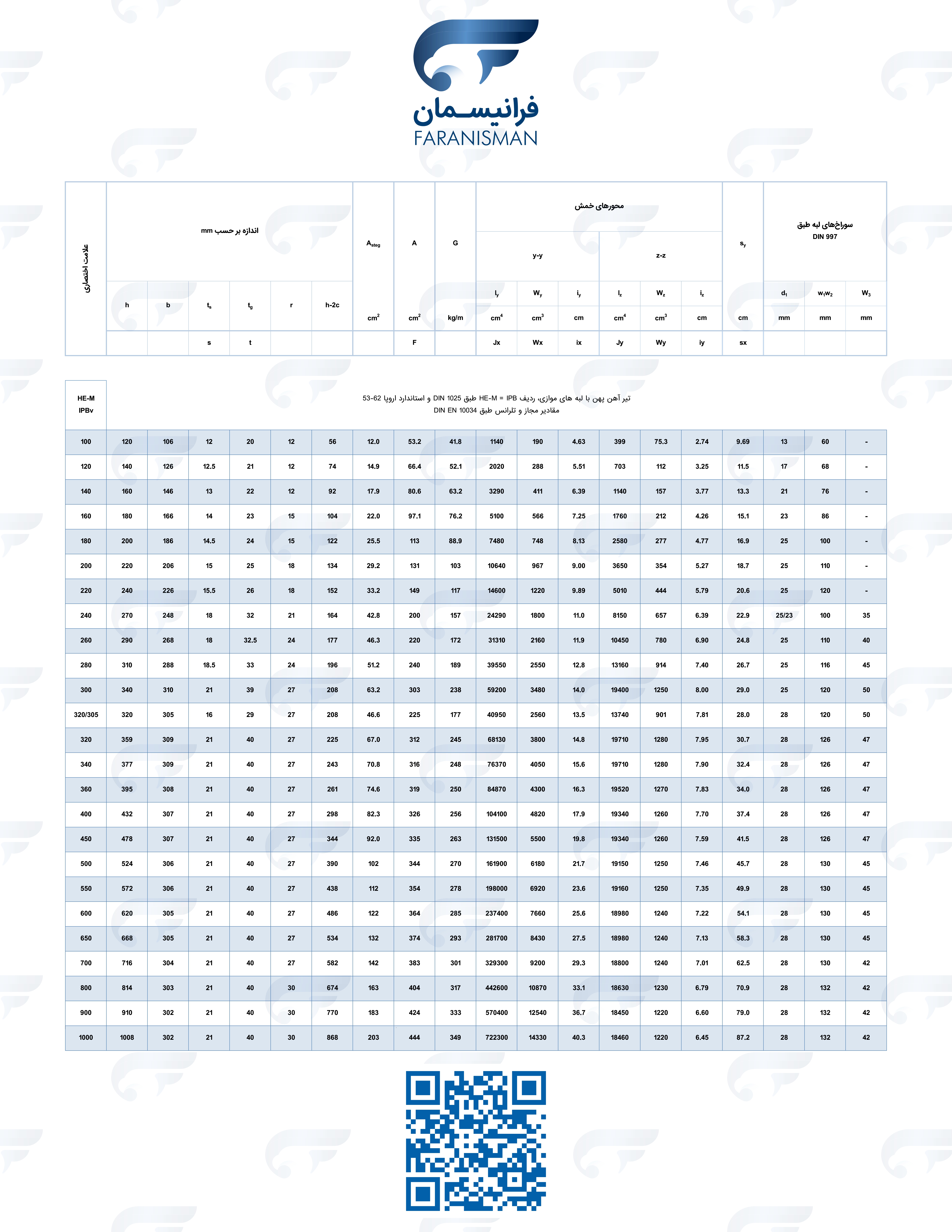

مشاهده تمام صفحه " جدول تیر آهن هاش پهن HE-M "
