مقادیر برش پلاستیک تیر آهن هاش HE
دستههای مقاله: جداول مقاطع آهنی و فولادی
انتشار و به روز رسانی: 19/فروردین/1404
زمان مطالعه: 4 دقیقه

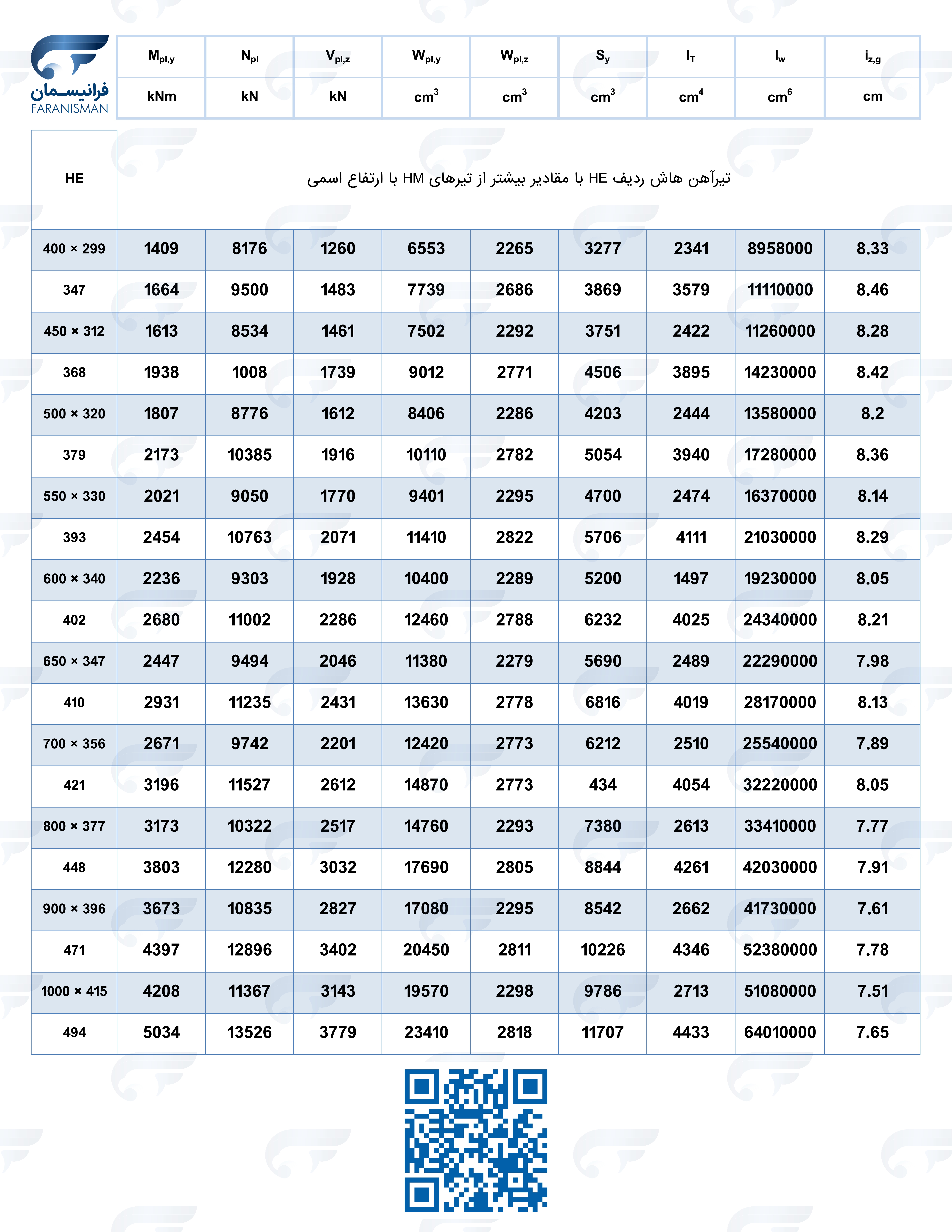

| HE | Mpl,y kNm | Npl kN | Vpl,z kN | Wpl,y cm3 | Wpl,z cm3 | Sy cm3 | IT cm4 | Iω cm6 | iz,g cm | |
|---|---|---|---|---|---|---|---|---|---|---|
| 400 × 299 | 1409 | 8176 | 1260 | 6553 | 2265 | 3277 | 2341 | 8958000 | 8.33 | |
| 347 | 1664 | 9500 | 1483 | 7739 | 2686 | 3869 | 3579 | 11110000 | 8.46 | |
| 450 × 312 | 1613 | 8534 | 1461 | 7502 | 2292 | 3751 | 2422 | 11260000 | 8.28 | |
| 368 | 1938 | 1008 | 1739 | 9012 | 2771 | 4506 | 3895 | 14230000 | 8.42 | |
| 500 × 320 | 1807 | 8776 | 1612 | 8406 | 2286 | 4203 | 2444 | 13580000 | 8.2 | |
| 379 | 2173 | 10385 | 1916 | 10110 | 2782 | 5054 | 3940 | 17280000 | 8.36 | |
| 550 × 330 | 2021 | 9050 | 1770 | 9401 | 2295 | 4700 | 2474 | 16370000 | 8.14 | |
| 393 | 2454 | 10763 | 2071 | 11410 | 2822 | 5706 | 4111 | 21030000 | 8.29 | |
| 600 × 340 | 2236 | 9303 | 1928 | 10400 | 2289 | 5200 | 1497 | 19230000 | 8.05 | |
| 402 | 2680 | 11002 | 2286 | 12460 | 2788 | 6232 | 4025 | 24340000 | 8.21 | |
| 650 × 347 | 2447 | 9494 | 2046 | 11380 | 2279 | 5690 | 2489 | 22290000 | 7.98 | |
| 410 | 2931 | 11235 | 2431 | 13630 | 2778 | 6816 | 4019 | 28170000 | 8.13 | |
| 700 × 356 | 2671 | 9742 | 2201 | 12420 | 2773 | 6212 | 2510 | 25540000 | 7.89 | |
| 421 | 3196 | 11527 | 2612 | 14870 | 2773 | 434 | 4054 | 32220000 | 8.05 | |
| 800 × 377 | 3173 | 10322 | 2517 | 14760 | 2293 | 7380 | 2613 | 33410000 | 7.77 | |
| 448 | 3803 | 12280 | 3032 | 17690 | 2805 | 8844 | 4261 | 42030000 | 7.91 | |
| 900 × 396 | 3673 | 10835 | 2827 | 17080 | 2295 | 8542 | 2662 | 41730000 | 7.61 | |
| 471 | 4397 | 12896 | 3402 | 20450 | 2811 | 10226 | 4346 | 52380000 | 7.78 | |
| 1000 × 415 | 4208 | 11367 | 3143 | 19570 | 2298 | 9786 | 2713 | 51080000 | 7.51 | |
| 494 | 5034 | 13526 | 3779 | 23410 | 2818 | 11707 | 4433 | 64010000 | 7.65 |
