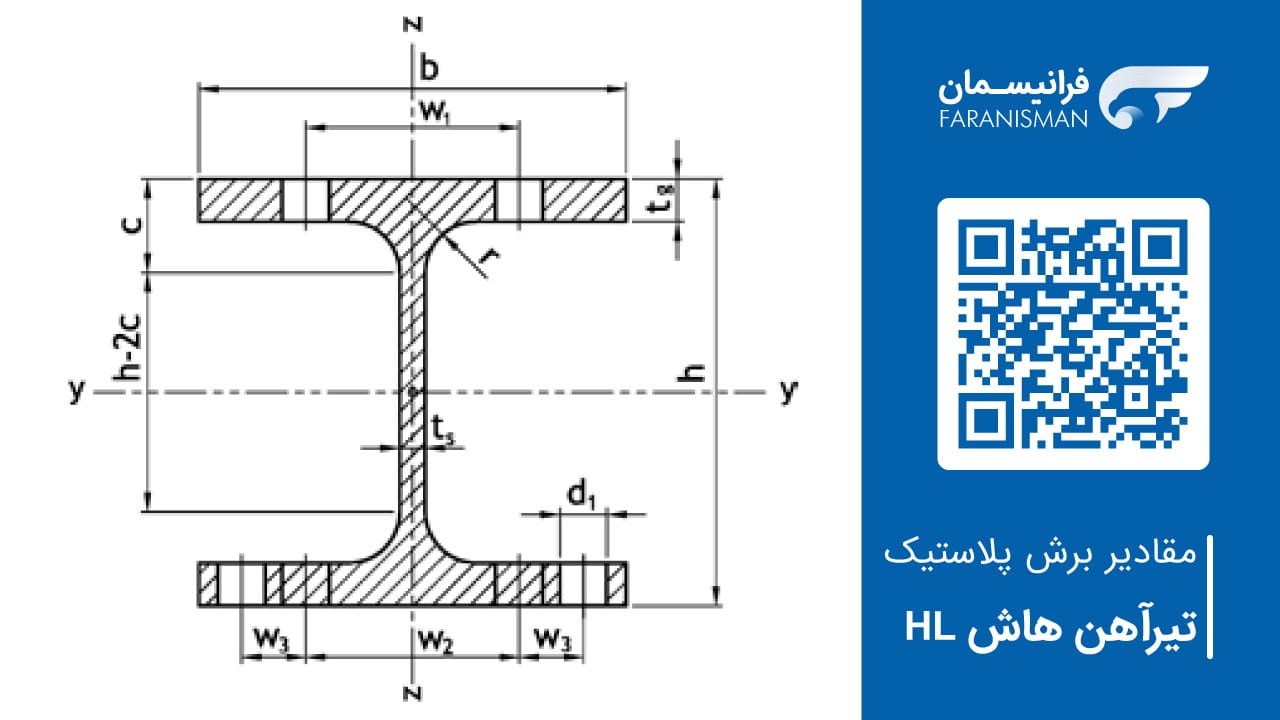

مقادیر برش پلاستیک تیر آهن هاش HL
دستههای مقاله: جداول مقاطع آهنی و فولادی
انتشار و به روز رسانی: 19/فروردین/1404
زمان مطالعه: 4 دقیقه
| HL | Mpl,y kNm | Npl kN | Vpl,z kN | Wpl,y cm3 | Wpl,z cm3 | Sy cm3 | IT cm4 | Iω cm6 | iz,g cm | |
|---|---|---|---|---|---|---|---|---|---|---|
| 1000 AA | 2850 | 7892 | 2170 | 11877 | 1755 | 5939 | 483 | 50433656 | 9.73 | |
| 1000 × 296 | 3413 | 9044 | 2183 | 14220 | 2235 | 7110 | 757 | 65670000 | 10.1 | |
| A | 3791 | 9812 | 2193 | 15800 | 2555 | 7900 | 1020 | 76030000 | 10.2 | |
| B | 4398 | 11329 | 2538 | 18330 | 2976 | 9160 | 1570 | 89210000 | 10.2 | |
| M | 4906 | 12581 | 2817 | 20440 | 3348 | 10220 | 2130 | 101500000 | 10.3 | |
| × 477 | 5059 | 13071 | 3080 | 23530 | 3838 | 11766 | 3159 | 117000000 | 10.3 | |
| × 554 | 5912 | 15175 | 3589 | 27500 | 4547 | 13748 | 4860 | 141300000 | 10.4 | |
| × 642 | 6901 | 17579 | 4170 | 32100 | 5379 | 16048 | 7440 | 170700000 | 10.6 | |
| 1100 A | 4335 | 10475 | 2641 | 18062 | 2568 | 9000 | 1040 | 92710000 | 10.1 | |
| B | 4987 | 11929 | 2949 | 20780 | 2988 | 10390 | 1560 | 108700000 | 10.1 | |
| M | 5559 | 13229 | 3256 | 23161 | 3362 | 11580 | 2130 | 123500000 | 10.2 | |
| R | 5719 | 13653 | 3866 | 26599 | 3870 | 13300 | 3135 | 143400000 | 10.3 |
