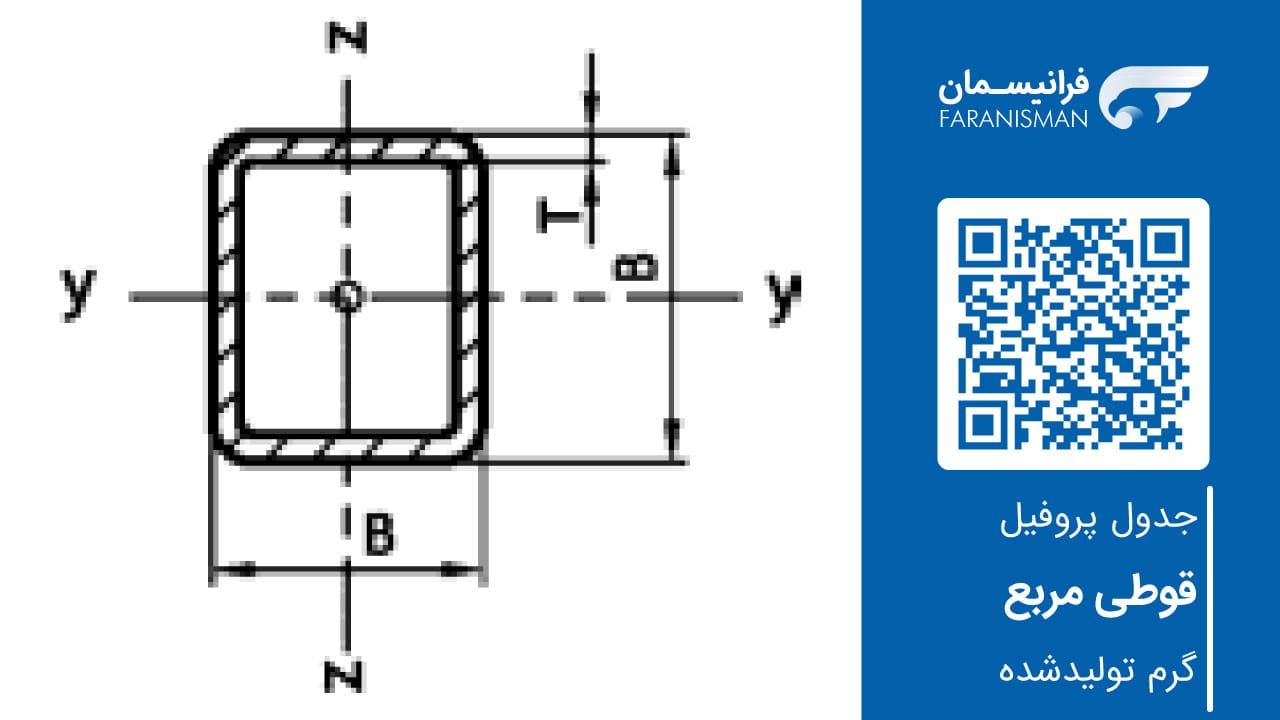

جدول قوطی مربع گرم تولید شده طبق DIN EN 10210-2

دسته‌های مقاله: جداول مقاطع آهنی و فولادی

انتشار و به روز رسانی: 23/فروردین/1404

زمان مطالعه: 4 دقیقه

B mm	T mm	A cm²	M kg/m	I cm⁴	W cm³	I cm
40	3	4.34	3.41	9.78	4.89	1.5
40	4	5.59	4.39	11.8	5.91	1.45
50	3	5.54	4.35	20.2	8.08	1.91
50	4	7.19	5.64	25	9.99	1.86
60	3	6.74	5.29	36.2	12.1	2.32
60	4	8.79	6.9	45.4	15.1	2.27
60	5	10.7	8.42	53.3	17.8	2.23
70	3	7.94	6.24	59	16.9	2.73
70	4	10.4	8.15	74.7	21.3	2.68
70	5	12.7	9.99	88.5	25.3	2.64
80	4	12	9.41	114	28.6	3.09
80	5	14.7	11.6	137	34.2	3.05
80	6.3	18.1	14.2	156	40.5	2.99
90	4	13.6	10.7	166	37	3.5
90	5	16.7	13.1	200	44.4	3.45
90	6.3	20.7	16.2	238	53	3.4
100	4	15.2	11.9	232	46.4	3.91
100	5	18.7	14.7	279	55.9	3.86
100	6.3	23.2	18.2	336	67.1	3.8
120	5	22.7	17.8	498	83	4.68
120	6.3	28.2	22.2	603	100	4.62
120	8	35.2	27.6	726	121	4.55
120	10	42.9	33.7	852	142	4.46
140	5	26.7	21	807	115	5.5
140	6.3	33.3	26.1	984	141	5.44
140	8	41.6	32.6	1195	171	5.36
140	10	50.9	40	1416	202	5.27
150	5	28.7	22.6	1002	134	5.9
150	6.3	35.8	28.1	1223	163	5.85
150	8	44.8	35.1	1491	199	5.77
150	10	54.9	43.1	1773	236	5.68
160	6.3	38.3	30.1	1499	187	6.26
160	8	48	37.6	1831	229	6.18
160	10	58.9	46.3	2186	273	6.09
160	12.5	72.1	56.6	2576	322	5.98
180	6.3	43.3	34	2168	241	7.07
180	8	54.4	42.7	2661	296	7
180	10	66.9	52.5	3193	355	6.91
180	12.5	82.1	64.4	3790	421	6.8
200	6.3	48.4	38	3011	301	7.89
200	8	60.8	47.7	3709	371	7.81
200	10	74.9	58.8	4471	447	7.72
200	12.5	92.1	72.3	5336	534	7.61
220	6.3	53.4	41.9	4049	368	8.71
220	8	67.2	52.7	5002	455	8.63
220	10	82.9	65.1	6050	550	8.54
220	12.5	102	80.1	7254	659	8.43
250	6.3	61	47.9	6014	481	9.93
250	8	76.8	60.3	7455	596	9.86
250	10	94.9	74.5	9055	724	9.77
250	16	147	115	13267	1061	9.5
260	8	80	62.8	8423	648	10.3
260	10	89.9	77.7	10242	788	10.2
260	12.5	122	95.8	12365	951	10.1
260	16	153	120	15061	1159	9.91
300	8	92.8	72.8	13128	875	11.9
300	10	115	90.2	16026	1068	11.8
300	12.5	142	112	19442	1296	11.7
300	16	179	141	23855	1590	11.5
350	8	109	85.4	21129	1207	13.9
350	10	135	106	25884	1479	13.9
350	12.5	167	131	31541	1802	13.7
350	16	211	166	38942	2225	13.6
400	10	155	122	39128	1956	15.9
400	12.5	192	151	47839	2392	15.8
400	16	243	191	59344	2967	15.6
