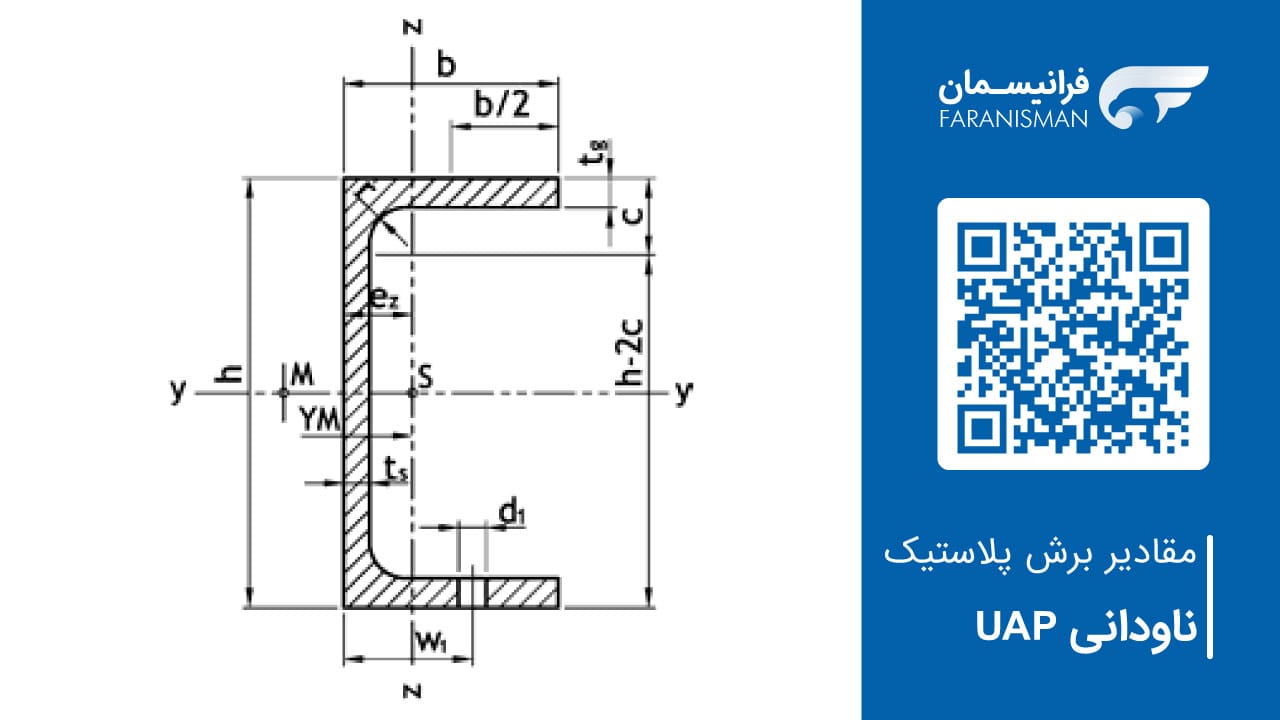

مقادیر برش پلاستیک ناودانی UAP

انتشار و به روز رسانی: 8/شهریور/1404

زمان مطالعه: 4 دقیقه

UAP	M_pl,y kNm	N_pl kN	V_pl,z kN	W_pl,y cm³	W_pl,z cm³	S_y cm³	I_T cm⁴	I_ω cm⁶
80	7.23	256	49.9	30.1	13	15.9	1.94	192
100	11.1	321	69.7	46.4	17.8	24.8	2.7	475
130	18.5	420	100	77.3	24.9	41.8	4.22	1280
150	27.7	548	136	115	38	62.6	6.62	3136
175	37.6	649	171	157	47	85.7	8.57	5873
200	50.2	767	209	209	58.2	115	11.4	10400
220	63.5	870	230	264	72	145	14.6	16510
250	85	1051	295	354	88.3	196	20.7	28530
300	140	1405	374	582	145	320	36.8	78230

فایل‌های دانلود:

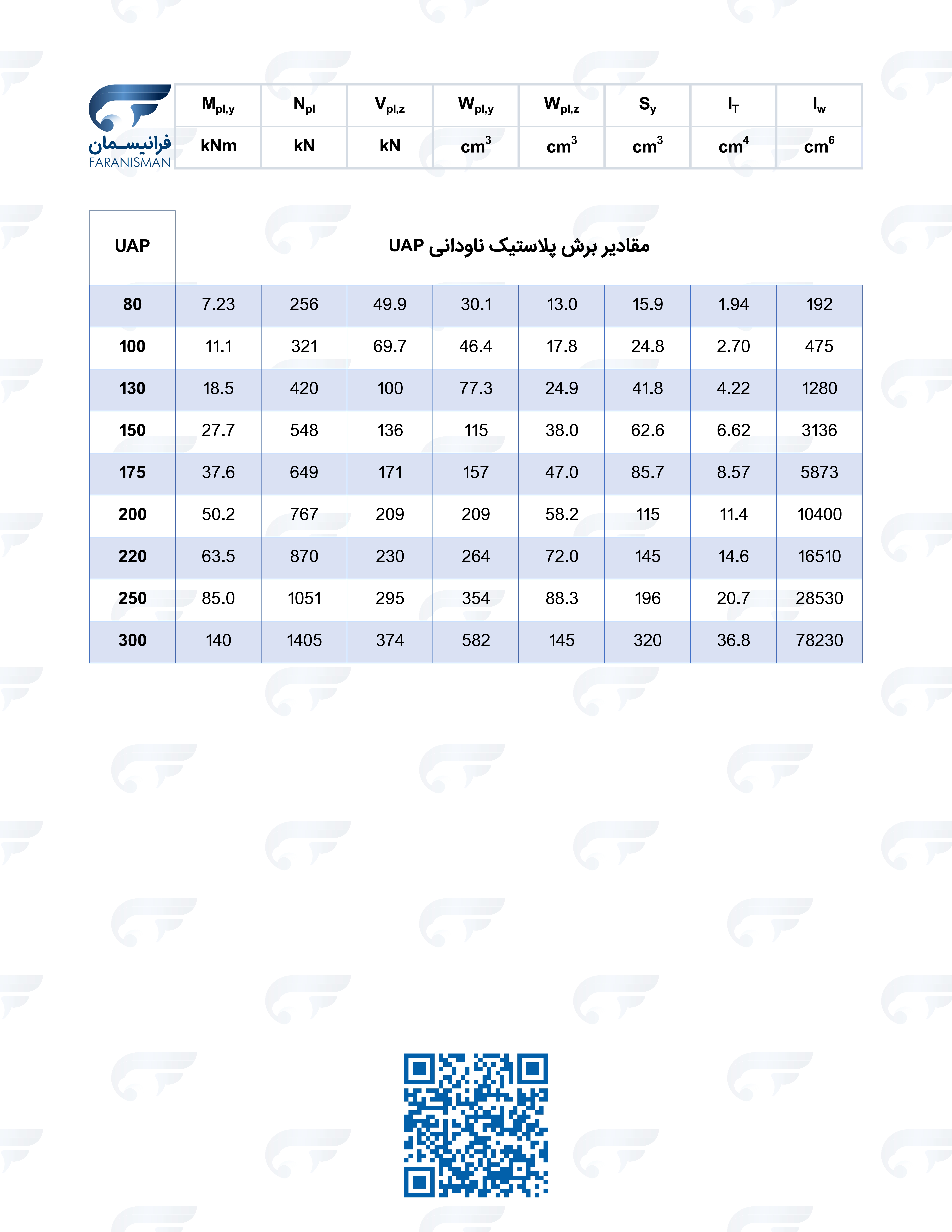

فرانیسمان مقادیر برش پلاستیک ناودانی UAP

UAP	M_pl,y kNm	N_pl kN	V_pl,z kN	W_pl,y cm³	W_pl,z cm³	S_y cm³	I_T cm⁴	I_ω cm⁶
80	7.23	256	49.9	30.1	13	15.9	1.94	192
100	11.1	321	69.7	46.4	17.8	24.8	2.7	475
130	18.5	420	100	77.3	24.9	41.8	4.22	1280
150	27.7	548	136	115	38	62.6	6.62	3136
175	37.6	649	171	157	47	85.7	8.57	5873
200	50.2	767	209	209	58.2	115	11.4	10400
220	63.5	870	230	264	72	145	14.6	16510
250	85	1051	295	354	88.3	196	20.7	28530
300	140	1405	374	582	145	320	36.8	78230
