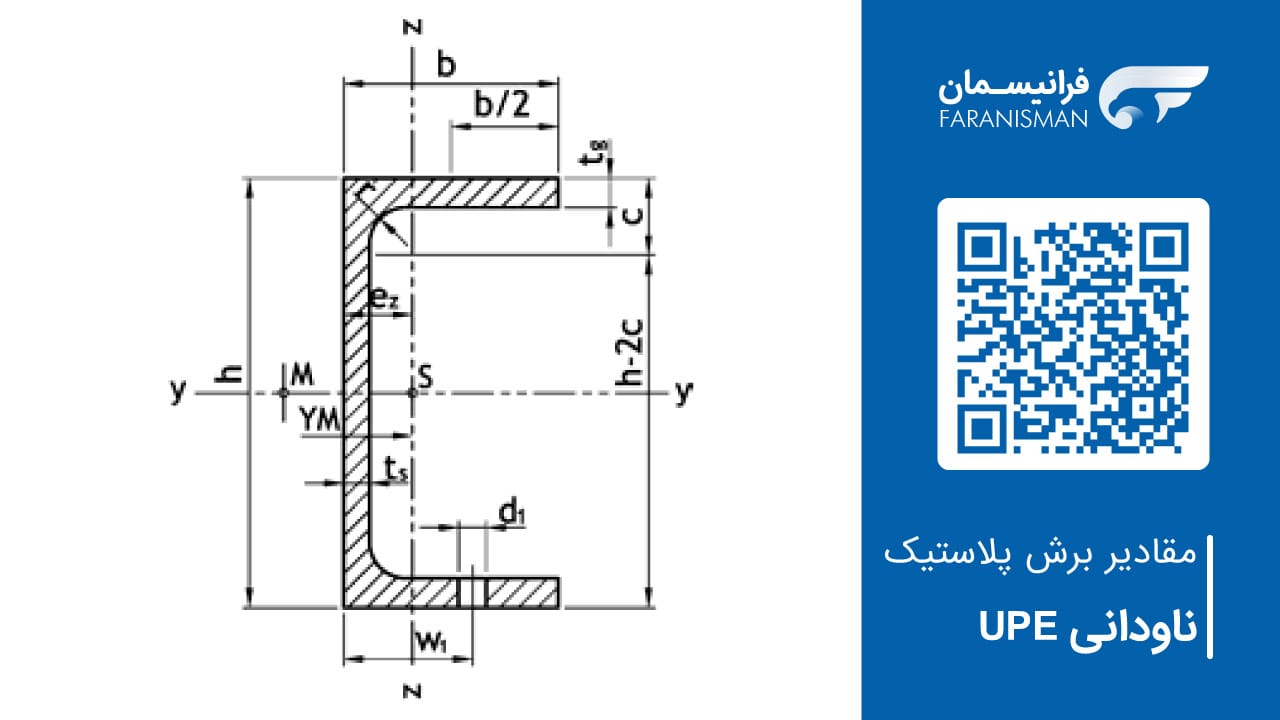

مقادیر برش پلاستیک ناودانی UPE
دستههای مقاله: جداول مقاطع آهنی و فولادی
انتشار و به روز رسانی: 19/فروردین/1404
زمان مطالعه: 4 دقیقه

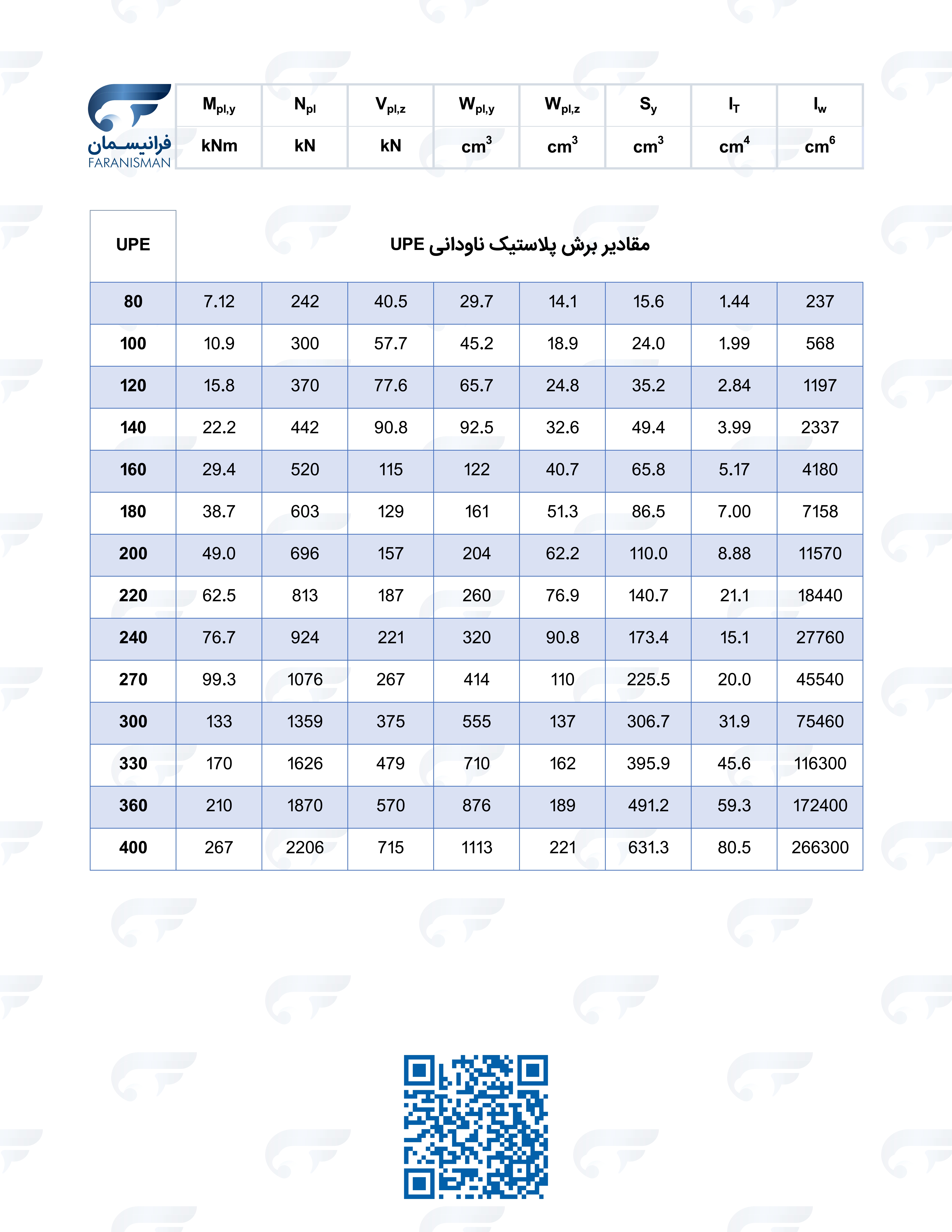

| UPE | Mpl,y kNm | Npl kN | Vpl,z kN | Wpl,y cm3 | Wpl,z cm3 | Sy cm3 | IT cm4 | Iω cm6 |
|---|---|---|---|---|---|---|---|---|
| 80 | 7.12 | 242 | 40.5 | 29.7 | 14.1 | 15.6 | 1.44 | 237 |
| 100 | 10.9 | 300 | 57.7 | 45.2 | 18.9 | 24 | 1.99 | 568 |
| 120 | 15.8 | 370 | 77.6 | 65.7 | 24.8 | 35.2 | 2.84 | 1197 |
| 140 | 22.2 | 442 | 90.8 | 92.5 | 32.6 | 49.4 | 3.99 | 2337 |
| 160 | 29.4 | 520 | 115 | 122 | 40.7 | 65.8 | 5.17 | 4180 |
| 180 | 38.7 | 603 | 129 | 161 | 51.3 | 86.5 | 7 | 7158 |
| 200 | 49 | 696 | 157 | 204 | 62.2 | 110 | 8.88 | 11570 |
| 220 | 62.5 | 813 | 187 | 260 | 76.9 | 140.7 | 21.1 | 18440 |
| 240 | 76.7 | 924 | 221 | 320 | 90.8 | 173.4 | 15.1 | 27760 |
| 270 | 99.3 | 1076 | 267 | 414 | 110 | 225.5 | 20 | 45540 |
| 300 | 133 | 1359 | 375 | 555 | 137 | 306.7 | 31.9 | 75460 |
| 330 | 170 | 1626 | 479 | 710 | 162 | 395.9 | 45.6 | 116300 |
| 360 | 210 | 1870 | 570 | 876 | 189 | 491.2 | 59.3 | 172400 |
| 400 | 267 | 2206 | 715 | 1113 | 221 | 631.3 | 80.5 | 266300 |
