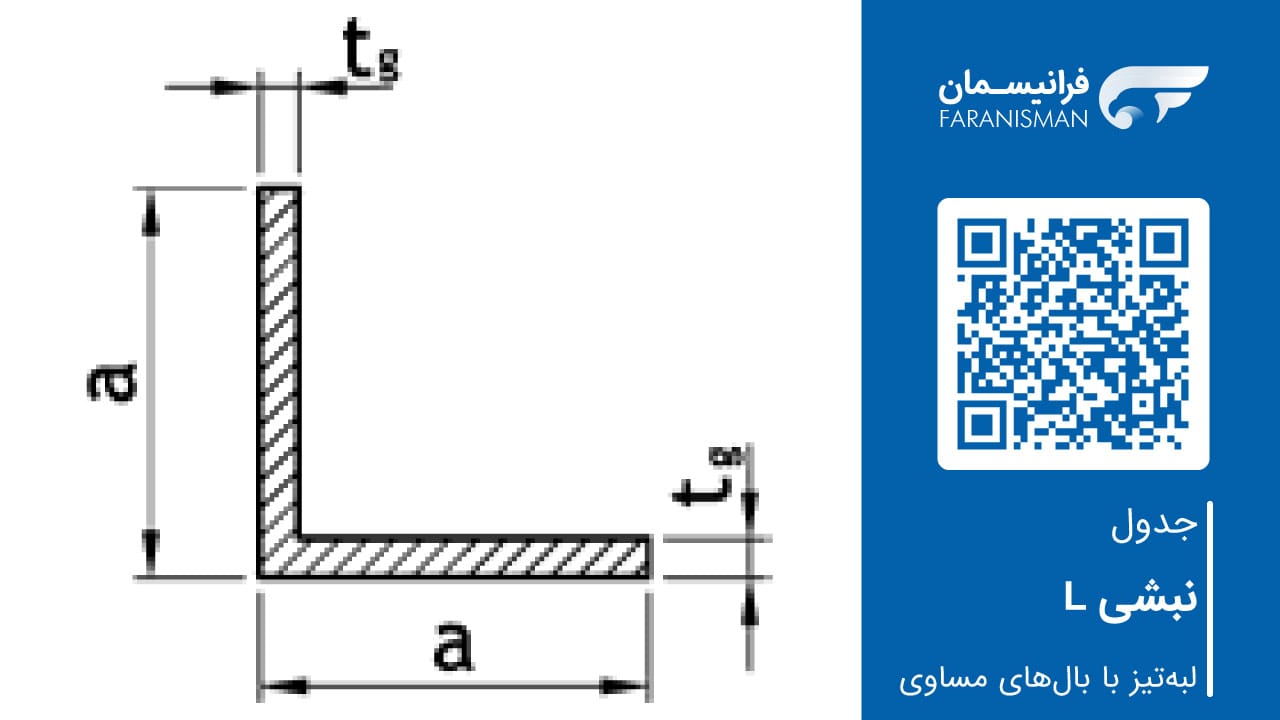

جدول نبشی لبه تیز با بال های مساوی
دستههای مقاله: جداول مقاطع آهنی و فولادی
انتشار و به روز رسانی: 23/فروردین/1404
زمان مطالعه: 4 دقیقه
| LS | a mm | ts mm | A cm2 | G kg/m | Wy=Wz cm3 | |
|---|---|---|---|---|---|---|
| 20 | 3 | 20 | 3 | 1.11 | 0.871 | 0.28 |
| 20 | 4 | 20 | 4 | 1.44 | 1.13 | 0.37 |
| 25 | 3 | 25 | 3 | 1.41 | 1.11 | 0.47 |
| 25 | 4 | 25 | 4 | 1.84 | 1.44 | 0.6 |
| 30 | 3 | 30 | 3 | 1.71 | 1.34 | 0.68 |
| 30 | 4 | 30 | 4 | 2.24 | 1.76 | 0.88 |
| 35 | 4 | 35 | 4 | 2.64 | 2.07 | 1.22 |
| 40 | 4 | 40 | 4 | 3.04 | 2.39 | 1.62 |
| 40 | 5 | 40 | 5 | 3.75 | 2.94 | 1.97 |
| 45 | 5 | 45 | 5 | 4.25 | 3.34 | 2.53 |
| 50 | 5 | 50 | 5 | 4.75 | 3.73 | 3.15 |
