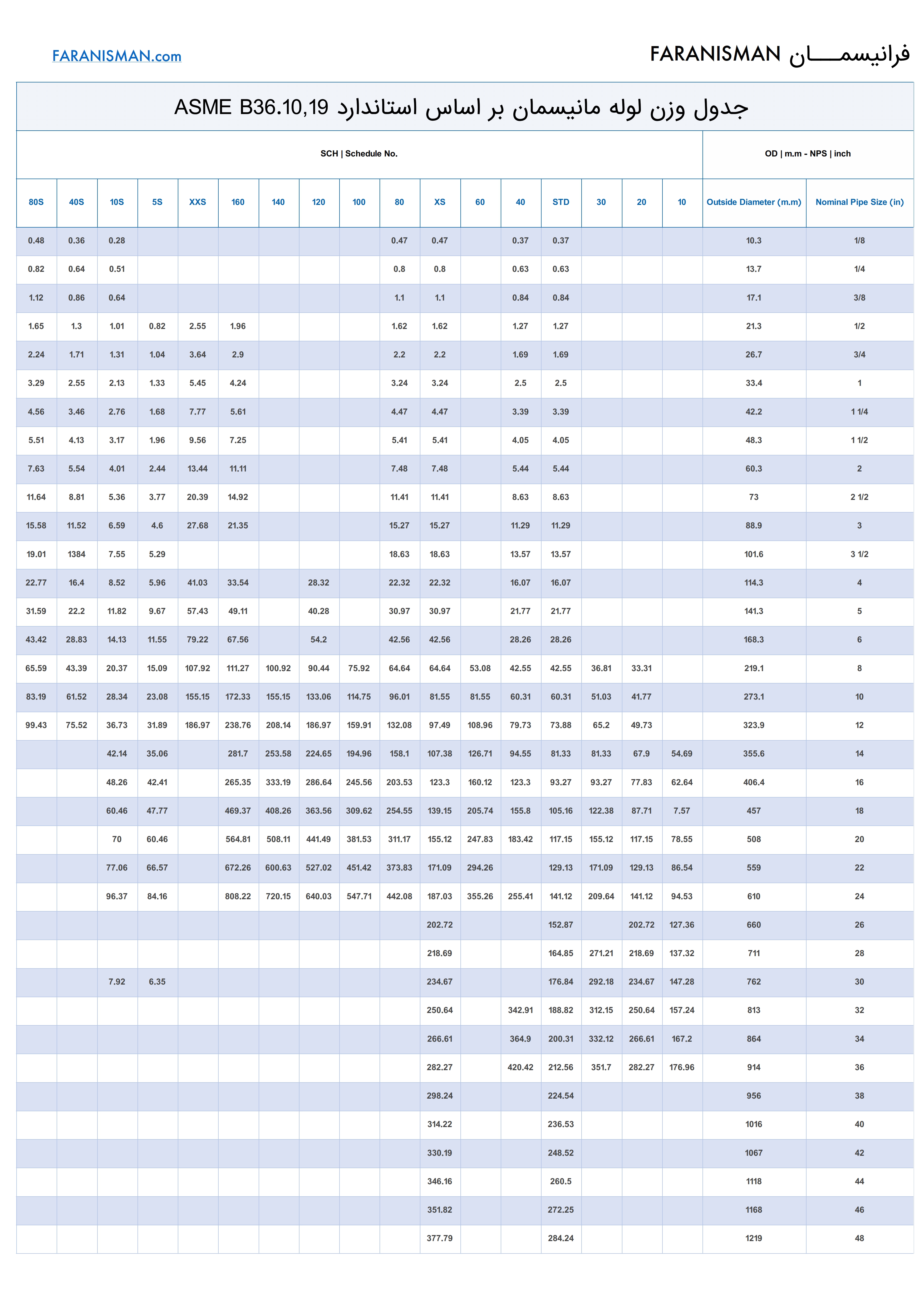

جدول وزن لوله مانیسمان یک ابزار مرجع است که وزن واحد طول (کیلوگرم بر متر) لوله های مانیسمان را بر اساس قطر خارجی (OD)، ضخامت دیواره (Wall Thickness) در رده های مشخص (Schedule یا Sch) ارائه میدهد. این جدول بر اساس استاندارد بین‌المللی ASME B36.10M (برای لوله‌های فولادی کربنی و آلیاژی) و ASME B36.19M (برای لوله‌های استیل ضدزنگ) تدوین میشود.
مثال ساده: فرض کنید برای یک خط انتقال گاز به لوله مانیسمان با قطر ۶ اینچ و ضخامت Sch 40 نیاز دارید. با استفاده از جدول وزن لوله مانیسمان، میتوانید ببینید که وزن این لوله حدود ۲۸.۲۶ کیلوگرم بر متر است (بر اساس ASME B36.10M). یا میتوانید از نرم افزار محاسبه گر وزن لوله فرانیسمان وزن انواع لوله درزدار و بدون درز را با متریال و آلیاژهای مختلف بصورت دقیق برآورد کنید.
روش محاسبه وزن لوله مانیسمان
وزن لوله مانیسمان با استفاده از فرمول زیر محاسبه میشود:
$$\frac{\left(od-t\right)\times t\times L\times\pi\times\rho}{1000}$$
- OD | قطر خارجی لوله بر حسب میلی‌متر
- t | ضخامت دیواره بر حسب میلی‌متر
- L | طول بر حسب متر
- 𝜌 | چگالی kg/m
- π | ثابت ریاضی 3.141
راهنمای استفاده از جدول وزن لوله مانیسمان
قطر اسمی لوله مورد نیاز خود را پیدا کنید (مثلاً ۴ اینچ).
ضخامت مورد نظر را انتخاب کنید (مثلاً Sch 40).
وزن مربوطه را بخوانید (مثلاً ۱۶.۰۷ کیلوگرم بر متر برای ۴ اینچ Sch 40).
کاربردهای جدول وزن لوله مانیسمان در صنعت
جدول وزن در پروژه‌های مختلف صنعتی کاربرد دارد:
- نفت و گاز: محاسبه وزن برای خطوط انتقال و چاه ها (مثلاً Sch 80 برای فشارهای بالا)
- پتروشیمی: انتخاب لوله برای مبدل های حرارتی و بویلر ها
- ساختمان سازی: تخمین وزن برای سازه های سنگین
- حمل و نقل: برآورد وزن لوله مانیسمان برای حمل و نقل درون شهری و برون شهری
مثال صنعتی: در پروژه پالایشگاه تهران، برای خطوط بخار از لوله مانیسمان ۶ اینچ Sch 40 با وزن ۲۸.۲۶ کیلوگرم بر متر استفاده شد. جدول وزن به مهندسان کمک کرد تا بار کل را برای نصب جرثقیل محاسبه کنند (۲۸.۲۶ × ۱۰۰ متر = ۲۸۲۶ کیلوگرم).
