لوله مانیسمان

آنچه بدان اشاره شده است:

لوله‌های مانیسمان به دلیل نداشتن درز جوش و استحکام بالا، یکی از پرکاربردترین و مهم‌ترین انواع لوله‌ها در صنایع مختلف هستند. این لوله‌ها به ویژه در کاربردهایی که نیاز به تحمل فشار و دمای بالا دارند، مورد استفاده قرار می‌گیرند. در این مقاله، به بررسی جامع لوله‌های مانیسمان، ویژگی‌ها، فرآیندهای تولید و کاربردهای آن‌ها پرداخته می‌شود.

لوله‌ مانیسمان که در بازار ایران به این نام شهرت یافته، لوله‌‌های فولادی بدون درز (Seamless Pipes) هستند. لوله مانیسمان از یک تکه فولاد خام و آلیاژهای فلزی مختلف تولید می‌شود. در ساختار این لوله هیچ درز یا جوشی وجود ندارد. با توجه به روش تولید، یکنواخت بودن و نداشتن درز جوش، مقاومت و استحکام ببشتری نسبت به لوله های درزدار در مقابل فشار و حرارت دارند. لوله مانیسمان در بسیاری از صنایع کابردهای گوناگون و گسترده ای دارند که این کاربردها به دلیل تحمل فشار بالا و بار بیشتر، عمر مفید طولانی‌تر نسبت به لوله‌های درزجوش، هم مرکزی عالی مقطع لوله و دقت بالای تولید این لوله‌ ها میباشد. همچنین به دلیل ویژگی‌های فنی برجسته گفته شده و کیفیت بالا، در بسیاری از صنایع از جمله نفت و گاز، پتروشیمی، بویلرسازی و نیروگاه‌ها و بسیاری از صنایع دیگر به کار می‌روند. در این مقاله به بررسی دقیق این نوع لوله‌ها، از جمله ویژگی‌ها، فرآیند تولید و کاربردهای مختلف آن‌ها می‌پردازیم.

ویژگی لوله مانیسمان

1. نداشتن درز جوش

یکی از بارزترین ویژگی‌های لوله‌ مانیسمان، نداشتن درز جوش است. این ویژگی به دلایل زیر اهمیت دارد:

  • یکپارچگی ساختاری: نداشتن درز جوش باعث می‌شود که ساختار لوله یکپارچه باشد و نقاط ضعف کمتری در آن وجود داشته باشد.
  • کاهش خطر نشتی: درز جوش می‌تواند نقطه‌ای ضعیف برای نشتی باشد. نبود درز جوش در لوله مانیسمان خطر نشتی را کاهش می‌دهد.
  • مقاومت بالاتر در برابر فشار: لوله‌های بدون درز توانایی تحمل فشارهای بالا را دارند، زیرا نقاط ضعیف ناشی از جوش در آن‌ها وجود ندارد.

2. استحکام و دوام بالا

لوله مانیسمان به دلیل فرآیندهای تولید خاص و مواد اولیه با کیفیت، دارای استحکام و دوام بالایی است. این ویژگی‌ها شامل موارد زیر است:

  • استحکام کششی بالا: لوله مانیسمان دارای استحکام کششی بالایی هست که آن‌ را برای تحمل نیروهای کششی مناسب می‌سازد.
  • مقاومت در برابر فشار: این لوله‌ها می‌توانند فشارهای بالایی را تحمل کنند که این ویژگی برای کاربردهای صنعتی با فشار بالا بسیار مهم است.
  • طول عمر بالا: به دلیل کیفیت بالای ساخت و مواد اولیه، لوله مانیسمان دارای طول عمر طولانی‌تری می‌باشد.

3. مقاومت در برابر خوردگی

لوله مانیسمان با استفاده از مواد با کیفیت و فرآیندهای تولید پیشرفته، مقاومت بالایی در برابر خوردگی دارد. این ویژگی‌ها شامل موارد زیر است:

  • مقاومت در برابر عوامل خورنده: لوله مانیسمان می‌تواند در برابر بسیاری از عوامل خورنده مانند مواد شیمیایی و رطوبت مقاومت کنند.
  • مقاومت در برابر زنگ‌زدگی: این لوله‌ها دارای مقاومت بالایی در برابر زنگ‌زدگی هستند که آن‌ها را برای استفاده در محیط‌های مرطوب مناسب می‌سازد.

4. دقت بالا در ابعاد

فرآیندهای تولید لوله مانیسمان امکان تولید با دقت بالا در قطر و ضخامت را فراهم می‌کند. این دقت برای کاربردهای حساس صنعتی ضروری است و شامل موارد زیر است:

  • قطر دقیق: لوله مانیسمان دارای قطر دقیق و یکنواختی در سرتاسر لوله است که این ویژگی برای اتصال و نصب صحیح لوله‌ها بسیار مهم است.
  • ضخامت یکنواخت: ضخامت دیواره لوله مانیسمان یکنواخت است که این ویژگی به افزایش استحکام و کاهش خطر شکست کمک می‌کند.

5. خواص مکانیکی برتر

لوله مانیسمان دارای خواص مکانیکی برتری است که آن‌ را برای کاربردهای خاص مناسب می‌سازد. این خواص شامل موارد زیر است:

  • چقرمگی بالا: لوله مانیسمان دارای چقرمگی بالایی است که آن‌ را در برابر ضربه‌ها و تغییرات دما مقاوم می‌سازد.
  • انعطاف‌پذیری: این لوله‌ها دارای انعطاف‌پذیری مناسبی هستند که امکان تغییر شکل و نصب آسان‌تر را فراهم می‌کند.

6. قابلیت تحمل دماهای بالا

لوله مانیسمان به دلیل استفاده از فولادهای خاص و فرآیندهای تولید پیشرفته، توانایی تحمل دماهای بالا را دارد. این ویژگی‌ها شامل موارد زیر است:

  • مقاومت در برابر حرارت: این لوله‌ها می‌توانند در دماهای بالا کار کنند بدون اینکه خواص مکانیکی خود را از دست بدهند.
  • پایداری حرارتی: لوله مانیسمان دارای پایداری حرارتی بالایی است که آن‌ را برای کاربردهای حرارتی مانند بویلرها و مبدل‌های حرارتی مناسب می‌سازد.

7. قابلیت جوش‌پذیری

لوله مانیسمان قابلیت جوش‌پذیری خوبی دارد که این ویژگی امکان اتصال و استفاده از آن‌ را در سیستم‌های پیچیده فراهم می‌کند. این ویژگی‌ها شامل موارد زیر است:

  • کیفیت جوش بالا: لوله مانیسمان می‌تواند با کیفیت بالا جوش داده شود که این ویژگی به افزایش استحکام و دوام اتصالات کمک می‌کند.
  • سهولت در جوشکاری: این لوله‌ها به دلیل ترکیب شیمیایی و ساختار دانه‌ای مناسب، به راحتی جوش داده می‌شوند.

فرایند تولید لوله مانیسمان

1. تهیه مواد اولیه Raw Material Preparation

تولید لوله مانیسمان با تهیه مواد اولیه آغاز می‌شود.ابتدا فولاد با ترکیب شیمیایی مناسب ذوب شده و در قالب‌های خاصی ریخته می‌شود تا به شکل شمش فولادی درآید. شمش‌های فولادی یا بیلت‌هایی که دارای ترکیب شیمیایی مناسب برای کاربردهای مورد نظر هستند، به عنوان مواد اولیه استفاده می‌شوند.

2. حرارت‌دهی Heating

شمش‌های فولادی به کوره‌های مخصوص منتقل می‌شوند و تا دمای مشخصی (حدود 1200 درجه سانتی‌گراد) حرارت داده می‌شوند تا به حالت نیمه‌جامد برسند. این مرحله برای انجام فرایندهای شکل‌دهی بعدی ضروری است و باعث نرم شدن فولاد و کاهش مقاومت آن در برابر تغییر شکل می‌شود.

3. سوراخ‌کاری Piercing

در این مرحله، شمش‌های حرارت‌دیده با استفاده از یک مته بزرگ و تحت فشار بالا سوراخ‌کاری اولیه می‌شوند. این عملیات به ایجاد یک استوانه توخالی منجر می‌شود که به عنوان پیش‌فرم اولیه برای فرایندهای بعدی استفاده می‌شود. این مرحله به نام “پیرسینگ” (Piercing) شناخته می‌شود.

4. نورد گرم Hot Rolling

پس از سوراخ‌کاری، استوانه توخالی به واحد نورد گرم منتقل می‌شود. در اینجا، لوله تحت فشار و دمای بالا قرار می‌گیرد و از میان غلتک‌های مختلف عبور داده می‌شود تا به ابعاد و ضخامت نهایی خود برسد. نورد گرم به بهبود ساختار دانه‌ای و خواص مکانیکی لوله کمک می‌کند.

5. نورد سرد Cold Rolling

برای بهبود دقت ابعادی و خواص مکانیکی لوله، ممکن است پس از نورد گرم، فرایند نورد سرد نیز انجام شود. در نورد سرد، لوله‌ها در دمای اتاق از میان غلتک‌های دقیق عبور داده می‌شوند تا به ابعاد نهایی و سطح صاف‌تری دست یابند. این مرحله به بهبود خواص مکانیکی و افزایش استحکام لوله کمک می‌کند.

6. آنیلینگ و خنک‌کاری Annealing and Cooling

پس از نورد، لوله‌ها تحت فرآیند آنیلینگ قرار می‌گیرند. در این فرآیند، لوله‌ها به آرامی حرارت داده شده و سپس به آهستگی خنک می‌شوند. آنیلینگ باعث کاهش تنش‌های داخلی، بهبود ساختار دانه‌ای، افزایش چقرمگی و افزایش مقاومت مکانیکی لوله می‌شود.

7. تست و بازرسی Testing and Inspection

لوله‌های تولید شده با استاندارد ASTM A106 باید تحت تست‌ها و بازرسی‌های مختلفی قرار گیرند تا کیفیت و عملکرد آن‌ها تضمین شود. این تست‌ها شامل موارد زیر هستند:

  • تست هیدرواستاتیک Hydrostatic Testing: برای اطمینان از عدم وجود نشتی در لوله‌ها انجام می‌شود. در این تست، لوله‌ها تحت فشار آب قرار می‌گیرند تا هر گونه ترک یا عیب داخلی شناسایی شود.
  • تست کششی Tensile Testing: برای اندازه‌گیری استحکام کششی و حد تسلیم لوله‌ها انجام می‌شود. نمونه‌هایی از لوله تحت نیروی کششی قرار می‌گیرند تا خواص مکانیکی آن‌ها ارزیابی شود.
  • تست خمشی Bending Testing: لوله‌ها تحت نیروی خمشی قرار می‌گیرند تا مقاومت آن‌ها در برابر تغییر شکل دائمی سنجیده شود.
  • تست‌های غیرمخرب Non-Destructive Testing (NDT): شامل تست فراصوت (Ultrasonic Testing) و تست جریان گردابی (Eddy Current Testing) هستند که برای شناسایی عیوب داخلی و سطحی بدون آسیب رساندن به لوله‌ها انجام می‌شوند.

فرایندهای خاص تولید لوله‌ مانیسمان

1. فرایند مانسمان (Mannesmann Process)

این فرآیند یکی از متداول‌ترین روش‌های تولید لوله‌های بدون درز است. در این روش، شمش فولادی گرم شده با استفاده از یک سوراخ‌کننده چرخشی سوراخ می‌شود و سپس از میان غلتک‌های مخروطی عبور داده می‌شود تا به شکل و ابعاد نهایی برسد.

2. فرایند اکستروژن (Extrusion Process)

در این روش، شمش فولادی گرم شده به یک محفظه فشار وارد می‌شود و تحت نیروی بسیار زیاد از میان یک قالب عبور داده می‌شود تا به شکل لوله درآید. این روش به دلیل دقت بالای ابعادی و کیفیت سطحی خوب، برای تولید لوله‌های با قطر کوچک و دیواره نازک مناسب است.

3. فرایند نورد چرخشی (Rotary Piercing and Rolling)

در این فرآیند، شمش فولادی گرم شده توسط دو غلتک چرخشی که در جهت مخالف می‌چرخند، سوراخ می‌شود. سپس لوله توخالی حاصل از این مرحله، از میان چندین مجموعه غلتک عبور داده می‌شود تا به ابعاد نهایی برسد.

استاندارد لوله مانیسمان

استانداردهای بین‌المللی مختلفی برای این لوله‌ها تدوین شده است تا کیفیت و مشخصات فنی آن‌ها را تضمین کند. در بازار ایران، استانداردهای ASTM A53، ASTM A106، و API 5L از جمله متداول‌ترین استانداردها برای لوله‌های مانیسمان هستند.

ASTM A53

استاندارد ASTM A53 یکی از استانداردهای آمریکایی است که برای لوله‌های فولادی سیاه و گالوانیزه بدون درز و جوشی در نظر گرفته شده است. این لوله‌ها معمولاً در کاربردهای لوله‌کشی، سازه‌های فلزی و سیستم‌های بخار و آب گرم استفاده می‌شوند. لوله‌های ASTM A53 دارای ترکیب شیمیایی خاصی هستند که شامل عناصر کربن، منگنز، فسفر و گوگرد می‌باشد. این لوله‌ها باید دارای استحکام کششی و حد تسلیم مشخصی باشند که در استاندارد تعریف شده است.

API 5L

استاندارد API 5L که توسط موسسه نفت آمریکا (American Petroleum Institute) تدوین شده است، برای لوله‌های فولادی مورد استفاده در خطوط لوله انتقال نفت و گاز تدوین شده است. لوله‌های API 5L دارای ترکیب شیمیایی متفاوتی هستند که برای تحمل فشارهای بالا و مقاومت در برابر خوردگی طراحی شده‌اند. این لوله‌ها باید تست‌های مختلفی مانند تست فشار، تست کششی، و تست ضربه را گذرانده باشند.

ASTM A106

استاندارد ASTM A106 توسط انجمن مواد و آزمون‌های آمریکا (ASTM International) تدوین شده است و یکی از مهم‌ترین استانداردهای بین‌المللی برای لوله‌ مانیسمان است که در کاربردهای با دما و فشار بالا استفاده می‌شوند. لوله‌های ASTM A106 شامل ترکیبات شیمیایی مشابه با ASTM A53 هستند اما با استحکام و مقاومت بالاتر. این لوله‌ها باید تست‌های مختلفی از جمله تست هیدرواستاتیک، تست کششی و تست خمشی را گذرانده باشند.

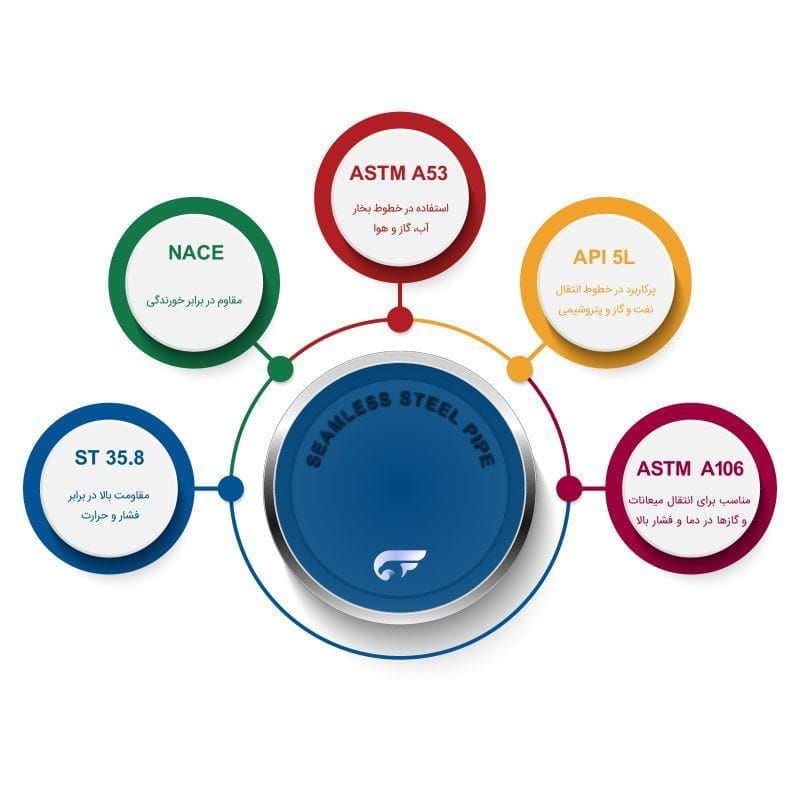

استانداردهای لوله مانیسمان
فرانیسمان | تجارتخانه آهن و فولاد
استانداردهای لوله مانیسمان
فرانیسمان | تجارتخانه آهن و فولاد

مقایسه لوله مانیسمان سبک ، رده 40 و رده 80

رده لوله مانیسمانویژگی هاکاربردها
لوله مانیسمان سبک (رده 20)– ضخامت دیواره کمتر
– وزن سبک‌تر
– استحکام مناسب برای فشارهای کمتر
– لوله‌کشی آب و فاضلاب و آتش نشانی
– سیستم‌های گرمایش و سرمایش مرکزی
– انتقال مواد با فشار کم
لوله مانیسمان رده 40– ضخامت دیواره متوسط
– کاربرد گسترده
– تعادل بین وزن و استحکام
– صنایع نفت و گاز
– سیستم‌های لوله‌کشی صنعتی
– بویلرسازی و مبدل‌های حرارتی
لوله مانیسمان رده 80– ضخامت دیواره بالا
– استحکام بسیار بالا
– توانایی تحمل فشارهای بالا
– صنایع پتروشیمی و شیمیایی
– خطوط فشار قوی
– نیروگاه‌ها و سیستم‌های بویلر
لوله‌های مانیسمان بر اساس ضخامت دیواره به دسته‌های مختلفی تقسیم می‌شوند که هر کدام برای کاربردهای خاصی مناسب هستند. لوله‌های رده 20 برای فشارهای کمتر، رده 40 برای کاربردهای متوسط و رده 80 برای شرایط عملیاتی سخت و فشارهای بالا طراحی شده‌اند. انتخاب مناسب نوع لوله می‌تواند به بهبود عملکرد و افزایش طول عمر سیستم‌های لوله‌کشی کمک کند.

کاربرد لوله مانیسمان

1. صنعت نفت و گاز

لوله‌ مانیسمان به دلیل استحکام و مقاومت بالا در برابر فشار و خوردگی، در خطوط انتقال نفت و گاز به کار می‌رود. این لوله‌ها می‌توانند فشارهای بالا و شرایط سخت محیطی را تحمل کنند، که این ویژگی برای انتقال ایمن و موثر نفت و گاز بسیار مهم است.

سکوهای حفاری در سکوهای حفاری نفت و گاز، لوله‌ مانیسمان برای انتقال سیالات حفاری و همچنین برای ساختارهای تحت فشار استفاده می‌شود. این لوله‌ها به دلیل استحکام بالا و قابلیت تحمل ضربات و فشارهای ناگهانی، برای این کاربردها بسیار مناسب هستند.

پالایشگاه‌ها لوله‌ مانیسمان در پالایشگاه‌های نفت و گاز برای انتقال مواد شیمیایی خورنده و گازهای صنعتی استفاده می‌شود. این لوله‌ها به دلیل مقاومت بالا در برابر خوردگی و دماهای بالا، برای این محیط‌های چالش‌برانگیز ایده‌آل هستند.

2. پتروشیمی و صنایع شیمیایی

این لوله‌ها به دلیل دقت بالا در ابعاد و تحمل شرایط سخت، در صنایع پتروشیمی و شیمیایی برای انتقال مواد شیمیایی خورنده و گازهای صنعتی استفاده می‌شوند.

انتقال مواد شیمیایی در صنایع پتروشیمی، لوله‌ مانیسمان برای انتقال مواد شیمیایی خورنده و خطرناک استفاده می‌شود. این لوله‌ها به دلیل نداشتن درز جوش و یکپارچگی ساختاری، خطر نشتی را به حداقل می‌رسانند و ایمنی عملیات را افزایش می‌دهند.

راکتورها و مبدل‌های حرارتی لوله‌ مانیسمان در ساخت راکتورها و مبدل‌های حرارتی که در شرایط دما و فشار بالا عمل می‌کنند، استفاده می‌شود. این لوله‌ها به دلیل استحکام و پایداری حرارتی بالا، عملکرد مطمئن و طولانی مدت این تجهیزات را تضمین می‌کنند.

3. بویلرسازی و نیروگاه‌ها

لوله‌ مانیسمان در ساخت بویلرها و مبدل‌های حرارتی در نیروگاه‌ها و صنایع مختلف نیز استفاده میشود. مقاومت در برابر دما و فشار بالا، این لوله‌ها را برای این کاربردها ایده‌آل می‌سازد.

سیستم‌های بویلر لوله‌های مانیسمان در سیستم‌های بویلر و تجهیزات تولید بخار در نیروگاه‌ها استفاده می‌شوند. این لوله‌ها به دلیل مقاومت در برابر فشار و دماهای بالا، برای انتقال آب و بخار در فشارهای بالا ایده‌آل هستند.

مبدل‌های حرارتی در مبدل‌های حرارتی که برای انتقال حرارت در نیروگاه‌ها و صنایع مختلف استفاده می‌شوند، لوله‌های مانیسمان به دلیل استحکام و قابلیت تحمل دماهای بالا، کاربرد گسترده‌ای دارند.

4. صنعت خودروسازی

در خودروسازی، لوله‌ مانیسمان در سیستم‌های اگزوز، سیستم‌های سوخت‌رسانی و قطعات موتوری به کار می‌رود. این لوله‌ها به دلیل استحکام و دقت بالا، برای تحمل شرایط سخت عملیاتی مناسب هستند.

5. صنایع ساختمانی

در ساختمان‌سازی، لوله‌ مانیسمان برای سیستم‌های لوله‌کشی آب و فاضلاب، سیستم‌های گرمایش و سرمایش مرکزی و ساخت اسکلت‌های فلزی استفاده می‌شود.

نتیجه‌گیری

لوله‌ مانیسمان به دلیل ویژگی‌های منحصر به فرد خود، از جمله نداشتن درز جوش، استحکام بالا، مقاومت در برابر خوردگی و دقت بالا در ابعاد، در بسیاری از صنایع مورد استفاده قرار می‌گیرد. انتخاب مناسب این لوله‌ها بر اساس نیازهای خاص هر صنعت، می‌تواند به بهبود عملکرد و افزایش طول عمر سیستم‌ها کمک کند.

منبع : https://www.astm.org/a0106-02a.html

قیمت لوله مانیسمان

برای اطلاع از قیمت‌های به روز لوله‌ مانیسمان از بخش زیر اقدام نمایید.

لوله مانیسمان رده 80

از سایز 1/2 اینچ تا 24 اینچ

لوله مانیسمان رده 40

از سایز 1/2 اینچ تا 24 اینچ

لوله مانیسمان سبک

از سایز 1/2 اینچ تا 24 اینچ

منابع:
  • Wikipedia. "Seamless pipe." Link
  • Britannica. "Pipe manufacturing." Link
  • World Steel Association. "Steel pipe applications." Link
  • ASM International. "Properties and Applications of Pipes." Link
  • ResearchGate. "Applications of Seamless Pipes in Various Industries." Link
  • ASTM International. "ASTM A106 / A106M - 19a Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service." Link
